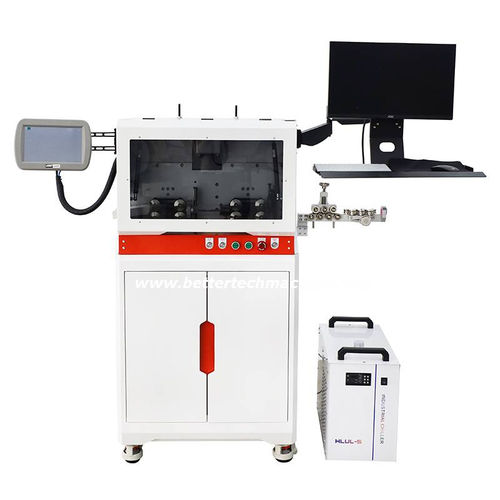

ワイヤー切断およびストリッピングマシン JWD-SM603

ブレードUVレーザープログラム可能

製品概要
自動ワイヤー切断・被覆剥離・UVレーザーマーキング機 JWD-SM603 は、産業用途のハーネス加工向けに設計された高効率ソリューションです。精密な切断、非破壊の被覆剥離、高速UVレーザーマーキングをMESベースのジョブ配信と統合し、自動化された生産フローを実現します。

型番
JWD-SM603

ブランド
BETTERTECH

主な特長

• 対応ケーブルサイズ：0.75〜30 mm²（最大 Φ18） — 単線、複合線、シールドケーブル、PVCなど各種電線
• レーザーシステム：5W UVレーザーによる非接触・高速マーキング。ベクターフォント、バーコード、QRコード、ロゴ、可変データに対応
• MES連携：スマートファクトリ向けにジョブの自動配信・実行をシームレスに統合
• 生産能力：最大 3500 本/時（ケーブルのサイズ・長さによる）
• マーキング方式：固定点、固定間隔、連続マーキング、フォントダンプ印字

適用分野

• 精密電子ハーネス（例：携帯電話用ケーブル、医療機器ケーブル）— 非破壊剥離とミクロンレベルのマーキングが必要な場合
• 自動車用ケーブル：高温・耐腐食性が求められる環境でのマーキング
• 産業用ケーブルのバッチ処理：工程効率向上および人件費削減

サンプル
マーキングおよび剥離のサンプル例を用意（製品ページにサンプル画像あり）。

技術仕様

• 機種：自動ケーブル切断・剥離・レーザーマーキング機
• 型番：JWD-SM603
• 機能：ケーブル切断、被覆剥離、UVレーザーマーキング、MESシステム
• 対応ワイヤー：単線、より線、シールドケーブル、電線、PVC線
• 処理能力：3500 本/時（ワイヤー長さ・サイズによる）
• ケーブルサイズ：0.75〜30 mm²（最大 Φ18）
• レーザータイプ：UVレーザー
• レーザー出力：5 W
• 印字径：1〜16 mm
• マーキング速度：10〜7000 mm/s
• 最小文字高さ：0.2 mm
• マーキング方式：固定点、固定間隔、連続、フォントダンプ印字
• 全剥離長さ：前方 1〜200 mm、後方 1〜100 mm
• 半剥離長さ：前方 1〜1500 mm、後方 1〜300 mm
• 切断長さ：1〜999999.9 mm
• 切断公差：≤ 0.002 × 切断長さ
• 刃物材質：輸入高速鋼
• 駆動方式：サーボモーター＋精密研削送りネジ
• 給送方式：クローラー式フィーダー（キズなし）
• 空気源：0.5 MPa
• 電源：AC 220V 50/60Hz（オプション 110V）
• 外形寸法：707 × 590 × 1440 mm
• 重量：140 kg
• 冷却：水冷（過熱自動検知あり）
• 動作環境：10〜40 °C、相対湿度 ≤ 90%（結露なきこと）
• マーキングオプション：日付、時刻、可変文字、シリアル番号、バーコード、QRコード、パターン
