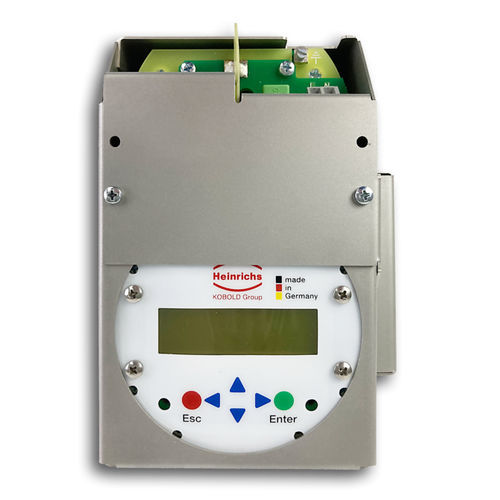

コリオリ式流量伝送器 UMC4

質量液体用液体および泥用

概要
ラック取付筐体のUMC4トランスミッタは、コリオリ式質量流量計システム向けに設計されています。質量流量、密度、温度の同期データを供給し、要求の厳しい産業プロセスや受渡し計量（custody transfer）に適しています。

ハイライト

• 省スペースなラック取り付けフォーマット
• 水素充填ステーションの要件に対応可能

主な説明
UMC4はコリオリセンサの信号を処理し、質量流量、密度、温度の精度の高い出力を提供します。液体、気体、スラリーに対応し、プロセス制御や計量に信頼できる測定値を供給します。

厳しい用途向けの精度
プロセス制御や受渡し計量に必要な再現性の高い質量流量・密度値を提供し、温度・圧力変動に対する補償機能を備えています。

機能

• 多変量測定：質量流量、密度、温度の同時出力により計装の簡素化を実現。
• リアルタイム処理：制御系への即時フィードバックを可能にする高速信号処理。
• 操作性重視設計：現地での設定や状態確認に適した分かりやすいインターフェース。
• 汎用通信：システム統合のためのHART、Modbus、Profibusに対応。

産業環境向けの設計
ラック筐体は制御盤や保護された環境での設置を想定しており、通常の温度・汚染範囲に耐える電子設計です。

業界横断的な適用性
化学、石油・ガス、エネルギー、食品・飲料、ならびに水素充填ステーションなど、質量および密度の精密測定が必要な分野で利用可能です。

容易な統合と高い効率性
小型設計と標準化された通信インターフェースにより、Heinrichsのコリオリセンサや他社の制御システムとの直接統合が可能で、据付・立ち上げを短縮します。

運用パフォーマンスの向上
高度な診断、適応アルゴリズム、データロギングにより、予防保全やプロセス最適化を支援します。

適用例
TMU、TMU-W、HPC、TM、TMEシリーズのHeinrichsコリオリ質量流量計との併用を想定しています。ラック取付フォーマットは特に水素充填ステーションでの利用に適しています。

特別機能

• 適応型フロー最適化：プロセス条件に応じて測定を最適化するアルゴリズム。
• インテリジェント診断：運用に影響が出る前に異常を検出する予測診断。
• 省エネ動作：連続運転での低消費電力。
• 高度なデータ記録・解析：パフォーマンス評価やトレーサビリティのためのリアルタイム取得。
• IoT対応：遠隔監視やIoTプラットフォームへの統合を可能にするインターフェース。
• セキュリティ機能：データ整合性とアクセス制御のためのプロトコル保護。
• カスタマイズ可能な表示とアラート：表示設定やアラーム閾値の調整が可能。
• 温度・圧力補償：変動条件下で精度を維持する補償機能。

技術仕様

• 設置方法：リモート／ラック取付
• 電源：19 … 36 V DC
• 出力：ガルバニック絶縁
• アナログ出力：2 x 4 … 20 mA
• バイナリ出力1：オプトカプラ経由のパッシブ、Ue = 30 V、Ie = 50 mA、Pe = 0.5 W
• 周波数：1 kHz
• バイナリ出力2：オプトカプラ経由のパッシブ、Ue = 30 V、Ie = 50 mA、Pe = 0.5 W
• 第2パルス出力：90°位相ずれ（オプション）
• 周囲温度：-20 … 60 °C (-4 … 140 °F)
• 保護等級：IP 10 (EN 60529)
• 認証・承認：ATEX / IECEx（例：BVS 21ATEX E 063 X、IECEx BVS 21.0069X）、CE表示（2014/34/EU、2014/30/EU）、水素車両給油向けOIML R139
• 通信：HART（Modbus、Profibusもサポート）
