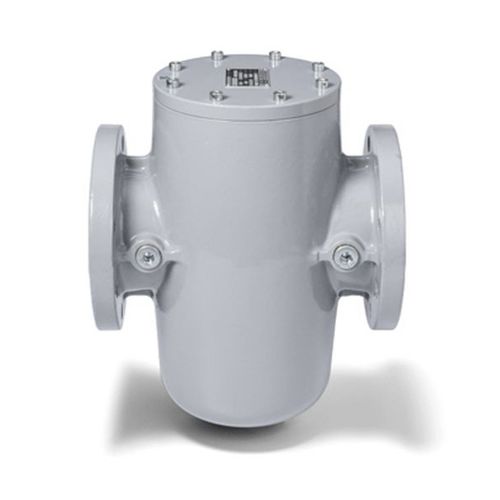

HTB証明書付きフランジガスフィルターPS 5(直行便
認定を受けています。
dvgw-g (DIN 3386)
ガス機器規制(EU)2016/426
圧力機器指令2014/68/EU
汚れや粉塵をガスから分離するためのものです。
DVGWコードオブプラクティスG 260と空気
PS 5 = PS max.5 bar, TS -10°C~+80°C, ろ過等級 appr.50 μm
HTB PS max.5 bar (HTB-test 650°C - 30分)
ガスフィルターストレートウェイ:プラグ付きドリル、入口と出口に各1個。
DN25~DN40:G 1/4 左側、DN50~DN150:G 1/2 右側。G 1/2 右側
適正な使用方法
下流に接続された装置や継手の詰まりを防止するためのガスおよびエアフィルタです。
天然ガス、都市ガス、液体ガス(ガス状)、空気から、ガスに含まれる塵や埃を分離するのに適しています(DVGW Code of Practice G 260に準拠)。
構造
- ハウジング GJS-400-18U-LT
- カバー S235 JRG 2
- フランジ接続
DIN EN 1092 PN 16 (4ページ参照)
- フィルターパッド ポリプロピレン製フリース
ジャックステイ スチール ガルバニック
- カバーシール NBR
- DN 25 - DN 40 ドリルG 1/4付き
DIN EN ISO 228-1(プラグ付き)入口と出口に残っている
DN 50 - DN 150、ドリリングG 1/2付き
DIN EN ISO 228-1(プラグ付き)入口と出口の右側、ベント接続G 1/2 DIN EN
ISO 228-1 (プラグ付き)を底部に装着した場合
---
