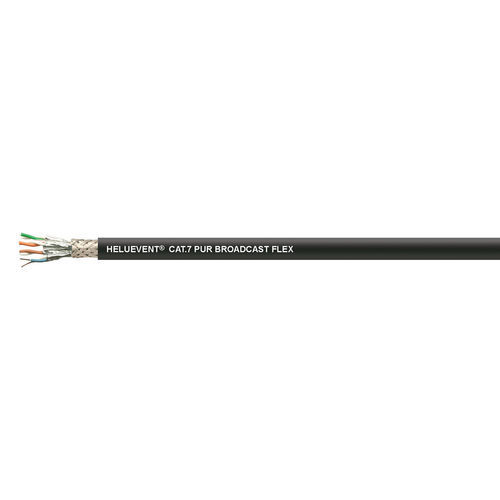

データ用電力ケーブル HELUEVENT® BROADCAST FLEX

ペア　銅PUR（ポリウレタン）製

製品概要
耐UV。非常に柔軟。ハロゲンフリー。PiMF（ペア・イン・メタルフォイル）。

製品情報
品番: 11029360
製品名: HELUEVENT® CAT.7 S/FTP PUR BROADCAST FLEX 4 x 2 x AWG 26/7
AWG（約）: -
外径 mm（約）: 7.2
km当たりの銅量: 17.5
重量 kg/km（約）: 45.0
銅ベース（EUR / 100 kg）: 150
梱包単位の長さ（m）: 100、500、1000
長さ切断サービス: あり
EAN / GTIN: 4060892563416
関税番号: 85444920

技術データ
イーサネットケーブル / Cat. 7 ISO/IEC 11801、DIN EN 50173、IEC 61156-6、DIN EN 50288-4-2 準拠; PoE タイプ1-4対応
温度範囲: 可動 0°C～+50°C; 固定 -40°C～+80°C
定格電圧: 80 V AC/DC
導体間試験電圧: 1000 V DC
導体/シールド間試験電圧: 1000 V DC
20°Cでの導体抵抗: 最大 125 Ohm/km
20°Cでのループ抵抗: 最大 250 Ohm/km
相互静電容量（公称）: 約 43 pF/m
伝播速度（相対）: 約 75%
特性インピーダンス（20°C）: 100 MHzで 100 Ohm ± 5 Ohm
伝播遅延: 460 ns/100m
遅延スキュー: 最大 10 ns/100m
最小曲げ半径: 可動 8 x 外径; 固定 4 x 外径

構造

• 裸銅線、AWGサイズ
• 導体絶縁: フォームPE
• 導体識別: 色分け、ペア: No.1: 白/青; No.2: 白/オレンジ; No.3: 白/緑; No.4: 白/茶
• 最適なピッチでペアに撚り合わせ
• シールド要素: ペアごとにプラスチック被覆アルミ箔（St）
• ペアを最適なピッチで撚り合わせ
• シールド: スズめっき銅線の編組、被覆率約46%
• 保護テープ
• 外被: PUR
• 外被色: 黒
• 長さ表示: メートル単位

特性

• UV耐性
• ハロゲンフリー

用途
HELUEVENT® CAT.7 PUR BROADCAST FLEX は音楽業界のスタジオおよび放送用途向けのデータケーブルです。高い柔軟性を持ち、特殊なPUR外被を備えています。屋内および屋外の設置に適していますが、直接埋設には適しません。Audio over IP（AoIP）、ビデオイーサネットに対応; IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; IEEE 802.5 16 MB; ISDN; FDDI; ATM をサポートします。

注意

• 導体寸法はAWG測定体系に基づいており、メートル法の断面積（mm²）は概算で参考値です。

技術仕様

• カテゴリ: Cat. 7（イーサネットケーブル）
• 規格: ISO/IEC 11801、DIN EN 50173、IEC 61156-6、DIN EN 50288-4-2
• 温度範囲: 可動 0°C～+50°C; 固定 -40°C～+80°C
• 定格電圧: 80 V AC/DC
• 導体間および導体/シールド間の試験電圧: 1000 V DC
• 20°Cでの導体抵抗: 最大 125 Ohm/km
• 20°Cでのループ抵抗: 最大 250 Ohm/km
• 相互静電容量（公称）: 約 43 pF/m
• 伝播速度: 約 75%
• 特性インピーダンス（20°C、100 MHz）: 100 Ohm ± 5 Ohm
• 伝播遅延: 460 ns/100m
• 遅延スキュー: 最大 10 ns/100m
• 最小曲げ半径: 可動 8 x 外径、固定 4 x 外径
• 外径（約）: 7.2 mm
• 重量（約）: 45.0 kg/km
• 外被材質: PUR（黒）
• シールド: ペアごとにプラスチック被覆アルミ箔（St）＋めっき銅線編組（被覆率約46%）
• 長さ表示: メートル単位
• 梱包長さ: 100 m、500 m、1000 m
• PoE タイプ1-4および複数のネットワークプロトコル（10Base-T、100Base-T、1000Base-T等）に対応
