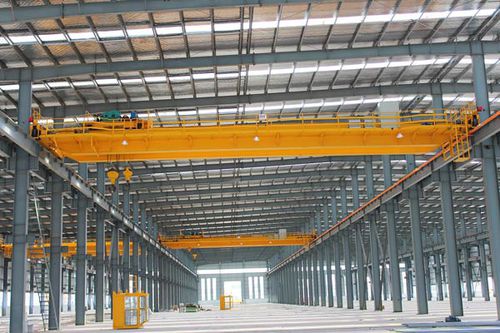

ダブルガーダー式天井クレーン

軽量リフティング システム付き倉庫用軽量

•主な使用場所：工場、倉庫など。 電動ホイスト付きダブルガーダーEOTクレーンは、固定支持構造上を走行します。 フレームには箱型溶接構造を採用しており、CD1/MD1またはHC/HM型電動ホイストと組み合わせて一式として使用されます。これは中荷重クラスのクレーンで、定格荷重は3トンから32トンです。スパンは10.5～31.5mです。揚程は6～18メートルです。作業等級はA3～A4です。使用温度範囲は-20°C～40°Cです。電動ホイスト付き二重桁天井クレーンは、ボックス型ブリッジフレーム、巻上トロリー、クレーン走行機構、および電気系統で構成されています。 巻上げ機構として、トロリーフレームに取り付けられた固定式電動ホイストを採用しています。構造はシンプルで扱いやすく、全体の高さが低く、自重も軽いという特徴があるため、工場、鉱山、作業場など、中・小規模の荷重を扱う作業現場に適しています。 二重溶接箱形桁、DIN/FEM規格に準拠した桁たわみ 鋼材：中国規格 Q235B および Q345B トロリーレールは、高強度熱間圧延平鋼（16Mn）製 底面1面および側面2面に厚さ120μmのエポキシ亜鉛リッチ塗装を施し、長寿命、美しい外観、良好な光沢を実現 桁とエンドビームは高強度ボルトで接続され、構造強度と機械全体の精度を確保 エンドビームには、フラットホイールまたはダブルリムホイール、転がり軸受、緩衝ブロック、脱線防止エンドプレートが装備されています メンテナンス用歩道は主桁の片側に設置されており、花柄プレートと全長1050メートルの手すりで構成されています。
