製品名
超特高圧GIS遮断器用支持ブラケット部品

カテゴリー

• 部品製造・機械加工
• 精密機械加工

製品説明

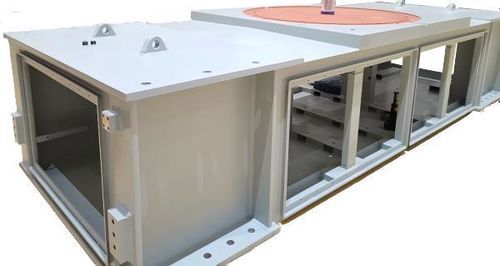

本支持ブラケット部品は、超特高圧（UHV）GIS遮断器の主缶下部に設置されます。ブラケットは構造が複雑で、約80点の異なるサブ部品で構成されています。製造では、溶接による変形の厳格な管理と、リベット・組立の高精度が求められます。ブラケットの曲げ板フランジは上側の遮断器缶と下側の油圧作動機構をつなぐ重要な接続部であり、高い平坦度・表面仕上げが要求されます。

技術仕様

• 適用機器：超特高圧GIS遮断器（主缶下の支持部品）
• 組立の複雑さ：約80点のサブ部品
• 製造要件：溶接変形の厳格な管理およびリベット/組立の精度
• フランジの平坦度要求：≤ 0.1 mm
• 表面粗さ：≤ Ra3.2
• 機械加工後のフランジ厚み差：≤ 1 mm
• 重要部位の公差管理：≤ 0.05 mm
