電動ポンプ HEP1 Range

産業用高圧低圧用途

概要

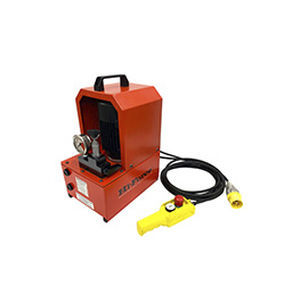

HEP1シリーズは電動駆動でペンダントコントロール式のコンパクト油圧ポンプです。産業用途向けに設計された二段式で、1段目は高流量、2段目は高圧の精密制御を提供します。最大作動圧：700 bar（約10000 psi）。一体型ハンドルを備えたコンパクト設計で、防護等級はIP55です。

主な特徴

• 二段式ポンプ設計：1段目＝高流量、2段目＝高圧制御。
• 最大作動圧：700 bar（約10000 psi）。
• 低圧から高圧への自動切替で連続運転が可能。
• ポンプあたりの使用可能油量：約4.0 L（1.06 gal）、タンク総容量：約7.0 L（1.85 gal）。
• モーター電圧オプション（単相）：110V 50 Hz、120V 60 Hz、230V 50 Hz、220V 60 Hz。
• ペンダント式リモコン付属（制御ケーブル 3 m / 10 ft）。
• 保護等級：IP55。
• 末尾に 'R' の付くモデルは外付け可変リリーフ弁およびグリセリン充填圧力計を装備。

用途例／構成オプション

• バルブオプション：3ウェイ多機能バルブ（圧着・切断用の前進/自動戻り、または荷揚げ用の前進/保持/戻り）および荷重保持機能付4ウェイ手動バルブ。
• 3ウェイ／4ウェイとも外付け可変リリーフ弁および圧力計の有無を選択可能。

性能に関する注記

• 1段目流量：最大 158.66 in³/min（50 Hz）— 約 2.6 L/min。60 Hz 型は約 15–20% 流量増加。
• 2段目流量：21.97 in³/min（50 Hz）— 約 0.36 L/min。
• ポンプあたりの使用可能油量：約 4.0 L。タンク総容量：約 7.0 L。

技術表（流量 / モデル）
型番 | バルブ種別 | 使用可能油量 (L / gal) | 1段目 (in³/min) | 2段目 (in³/min) | モーター電圧 | 60 Hz モデル | 重量 (kg / lbs)
HEP1341 | 3-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1341H | 24.5 / 54.0 lbs
HEP1341R | 3-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1341HR | 25.5 / 56.2 lbs
HEP1342 | 3-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1342H | 24.5 / 54.0 lbs
HEP1342R | 3-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1342HR | 25.5 / 56.2 lbs
HEP1441 | 4-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1441H | 25.0 / 55.1 lbs
HEP1441R | 4-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 110V 50 Hz - 1Ph | HEP1441HR | 26.0 / 57.3 lbs
HEP1442 | 4-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1442H | 25.0 / 55.1 lbs
HEP1442R | 4-way | 4.0 L / 1.06 gal | 158.66 | 21.97 | 230V 50 Hz - 1Ph | HEP1442HR | 26.0 / 57.3 lbs

技術表（寸法）
型番 | A (mm) | B (mm) | C (mm) | D (mm) | E (mm)
HEP1341 / HEP1341R / HEP1342 / HEP1342R | 450 | 160 | 240 | 330 | 330
HEP1441 / HEP1441R / HEP1442 / HEP1442R | 450 | 160 | 240 | 350 | 330

注意

• 油タンク総容量は約 7.0 L です。
• すべての 110V および 230V 型は標準で 50 Hz 用に供給されます。60 Hz 型（120V/220V）は約 15–20% 流量が増加します。
• 末尾 'R' のモデルは外付け可変リリーフ弁およびグリセリン充填圧力計を装備しています。

特徴 / 技術仕様

• 作動圧力：700 bar（≈10000 psi）。
• 二段式、低圧→高圧の自動切替。
• 流量：1段目 約 2.6 L/min、2段目 約 0.36 L/min（50 Hz）。
• 使用可能油量：ポンプあたり 約 4.0 L、総容量 約 7.0 L。
• モーターオプション：110V 50 Hz、120V 60 Hz、230V 50 Hz、220V 60 Hz（単相）。
• バルブオプション：3‑way 多機能または 4‑way 手動（保持機能）；'R' は外付け可変リリーフ弁と圧力計付き。
• リモコン（ペンダント）付属（3 m ケーブル）。
• 保護等級：IP55。
