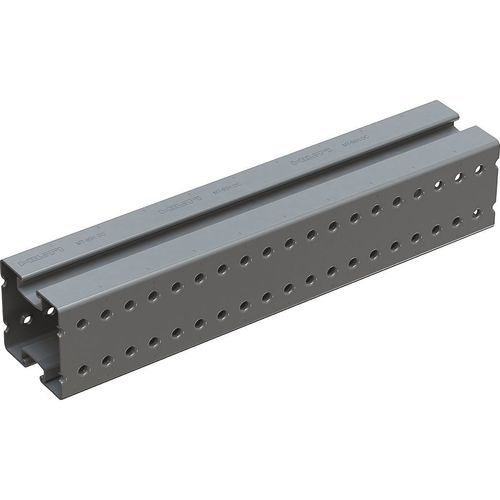

電気亜鉛メッキ鋼製建築用プロファイル MT-90H OC

長方形重荷重用建築用

概要 屋外環境での使用を想定したヘビーデューティーのボックスプロファイル。MT-TFB および MT-THB/MT-HL コンポーネントと組み合わせて使用する設計で、モジュラーな MEP 支持や構造用途に適しています。

主要製品データ

• 材料構成：S350 以上の鋼
• 表面仕上げ：Outdoor Coated - ZM
• 板厚：2.25 mm

特長

• 迅速かつ柔軟な組立て – プレホールド機能付きの取付スロットにより、断面の任意位置でコネクタの取り付け、調整、再調整が可能
• 互換性の高い設計 – Hilti MT System の全コンポーネントと互換性があり、軽負荷から重負荷まで設計と物流を簡素化
• 一体型の締結 – ドーム状の穴と MT Thread Forming Bolts を組み合わせ、信頼性の高いコネクタ統合を実現
• 溶接の効率的な代替 – 荷重効率の高い S350 鋼により、重負荷の MEP 支持やモジュラー構造に有効
• 標準化されたソリューション – Hilti MT System の一部として現場での一貫した実装を支援

適用例

• ダクト、ケーブルトレイ、配管などを組み合わせた学際的な MEP 支持構造
• エネルギー・産業用途のプロセス配管用支持
• 天井吊りの重荷重 MEP 支持（天井グリッド、配管、排水など）
• 産業用配管や重負荷設備を支える統合モジュールおよびスキッド
• 重荷重がかかる床置き型の MEP 支持構造

技術仕様

• 材料構成：S350 以上の鋼
• 表面仕上げ：Outdoor Coated - ZM
• 板厚：2.25 mm
• 環境条件：屋外、低〜中程度の汚染 (C3 / C4 - 低)
• 利用可能長さ（コンフィグレーター）：3 m および 6 m
• 統合機能：プレホールド機能付き取付スロット；コネクタ統合用ドーム穴（MT Thread Forming Bolts 対応）
