テストフィクスチャ IM series

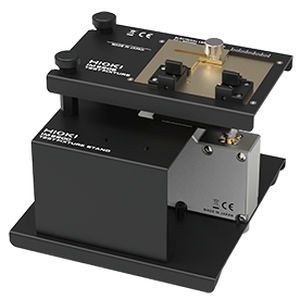

テストフィクスチャ アイエム9202 多様なコンポーネントの高周波600 MHzテスト用のオールインワン・テスト・フィクスチャ 概要 日置電機のLCRメータとインピーダンスアナライザは、DCから3GHzまでのデバイスを取り揃えており、電子部品の試験用途に幅広く対応しています。IM9202試験治具は、インピーダンス・アナライザIM7580シリーズとの組み合わせで600MHzまでの高周波試験に対応し、独自のステージング機構により、RFIDやNFCチップなど様々な形状やサイズの部品やデバイスを検証することができます。 主な特徴 - インピーダンスアナライザーIM7580シリーズ用テスト治具 - 600 MHzまでの高周波テスト - リード付き/スルーホール・デバイス、SMD、RFIDやNFCチップなど、さまざまな形状やサイズのデバイスのインピーダンスをテストします。 - 自己共振周波数（SRF）と等価直列抵抗（ESR）を適切に識別し、コンポーネントの性能を検証します。 仕様概要 周波数範囲 - DC～600 MHz 対応パッケージサイズ - LEADED 軸方向 - リード間隔（部品本体長）：1mm～25mm - リード長さ：2mm～10mm - リードまでの高さ。最大2.5mm 放射状 - リード間隔：2mm～26mm - リードの長さ。最小2mm SMD - 長さ：1.6mm〜23mm - 幅：最小0.8mm - 高さ最小0.65mm 電極構造-2端子
