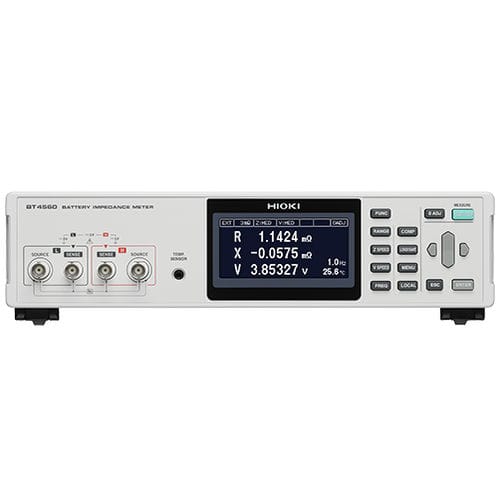

バッテリー インピーダンス試験機 BT4560

内部抵抗性リチウム電池用卓上型

バッテリー・インピーダンス・メーター ＢＴ４５６０ 反応抵抗測定で電池モジュールの長寿命化を実現 概要 大型化が進むリチウムイオン低抵抗電池の生産ラインでの同時高速測定をサポートするベンチトップ型電池試験機「ヒオキ」。電池インピーダンス試験機BT4560は、充放電を行わずに低周波交流赤外測定法でリチウムイオン電池のインピーダンスを測定するため、電池セルの内部抵抗の検査時間を大幅に短縮することができます。 主な特徴 - 低周波交流赤外測定※ .電池の反応抵抗を測定 - *BT4560は、1Hz以下の低周波で内部インピーダンスを測定することにより、電池セルの品質を保証します。 - 低インピーダンスバッテリーの信頼性の高い測定値 - *BT4560は3mΩレンジで1.5Aのテスト電流を使用しており、S/N比が向上しています。 - 接触抵抗、配線抵抗に強い回路構成で安定した測定が可能です。 - 6 桁 DMM 相当の電圧測定機能（±0.0035%rdg. 電極反応抵抗、電解質抵抗、溶接抵抗を管理し、電池セルの検査品質を向上させます。 100mHz～1.05kHzの間で、ご自身の測定周波数を設定してください。 低周波を使用して電極の反応抵抗を測定する 高周波を使用して電解質抵抗や溶接抵抗を測定する。 コールコールプロットの作成（付属のアプリケーションプログラムを使用） ○コールコールプロットの作成 バッテリー内部の不具合を解析するために、同等の回路解析ソフトを使用してください。
