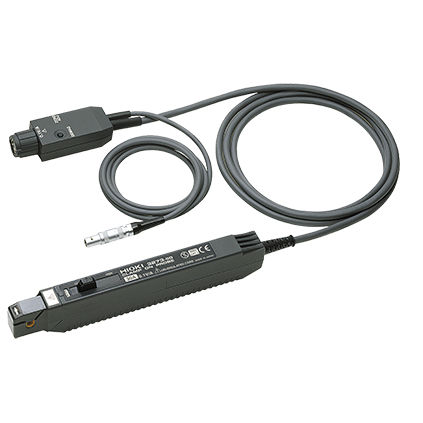

電流プローブ 327 series

オシロスコープ用

クランプオンプローブ 3273-50 高いS/N特性により10mAオーダーの電流波形の測定が可能 オシロスコープ用広帯域電流プローブ 概要 ハイオクのフラットバンド幅電流プローブは、メモリハイコーダや高性能オシロスコープに使用されるクラス最高の電流センサです。3273-50は、DC～50MHzの広い帯域幅と30Aの連続入力を実現しており、スイッチング電源、インバータ、モータコントローラなどからの過渡電流信号の取り込みに適しています。 プローブは、電界の影響を軽減するために高透磁率の磁気シールドを採用しており、低電流や近傍の大電流ラインの測定に最適です。 主な特徴 - DCから50MHzまでの広帯域での波形観測 - オシロスコープやメモリハイコーダのBNC入力端子に直接接続します。 - 高S/N特性により10mAの次数電流波形(3273-50, 3276)の測定が可能です。 基本仕様（精度保証1年、調整後精度保証6ヶ月 周波数帯域幅 - DC～50 MHz (-3 dB) 立ち上がり時間 - 7 ns以下 ノイズレベル - 2.5 mA rms max.(帯域幅は20 MHzに制限) 連続許容入力 - 30 A rms (周波数でディレーティングが必要) 最大許容ピーク入力 - 50Aピーク（非連続 振幅精度（電源投入後 30 分、デガウスおよびゼロ調整後） - ±1.0 % rdg. ±1 mV f.s.（DC、45～66 Hz、0～30 A rms ±2 % rdg.(DC、45～66 Hz、30 A rms～50 A peak)
