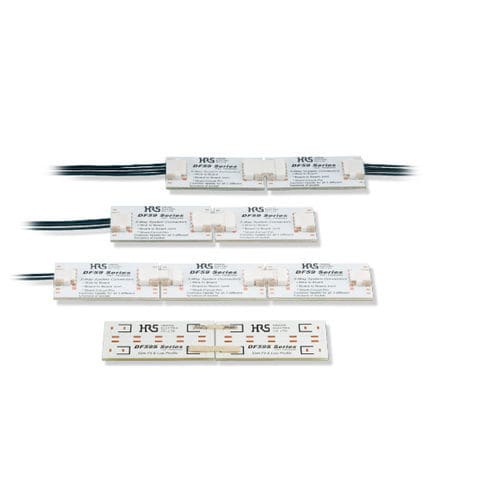

データコネクター DF59 Series電線対基板基板対基板平行
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- データ
- サイズ
- 電線対基板, 基板対基板
- 形状
- 平行, ストレート型
- 接続タイプ
- コンセント, 圧着
- 電気的特性
- ショート防止
- 材質
- ゴールド製
- 一次電流
3 A, 4 A, 6 A
- 電圧
230 V, 300 V, 350 V
- ステップ
2 mm
(0.079 in)- 使用温度
最大: 105 °C
(221 °F)最少: -40 °C
(-40 °F)
詳細
垂直嵌合 3WAYシステムコネクタ（UL・CSA 規格認定品）
（フローティング；基板対基板、スウィングロック；基板対ケーブル、ショートピン）
１．高耐熱対応 (使用温度範囲：105℃)
２．スウィングロックによる強化ロック構造 （基板対ケーブル接続）
３．ショートピンコネクタ
４．基板コネクタの共通化 （3WAYシステムコネクタ）
５．信頼性の高い接触構造
６．アプリケータの共用化 （AP105-DF11-22Sの歯型を交換）
７．3軸方向へのフローティング構造：±0.5mm、DF59S/DF59SNのZ軸は±0.2mm
８．小型コネクタによる省スペース化
９．完全ロック構造による強保持構造 （基板対ケーブル接続）
１０．基板実装パターンの共用化 （DF59M/DF59S/DF59SN）
カタログ
DF59 SERIES
12 ページ
