データコネクター TM25R Series
RJ45ジャックUSB

データコネクター
データコネクター
お気に入りに追加する
商品比較に追加する


特徴

タイプ
データ
サイズ
RJ45, ジャック, USB, HDMI(高精細度マルチメディアインターフェース), RJ11
形状
ストレート型, 薄物
電気的特性
高速, 接地
材質
金属製
製品用途
コンセント用, 応用, 缶用, 工具, カバー用
分野
プロセス
規格
CAT 5
その他の特徴
モジュール式
一次電流

500 mA

電圧

125 V

使用温度

最大: 80 °C
(176 °F)

最少: -25 °C
(-13 °F)

詳細

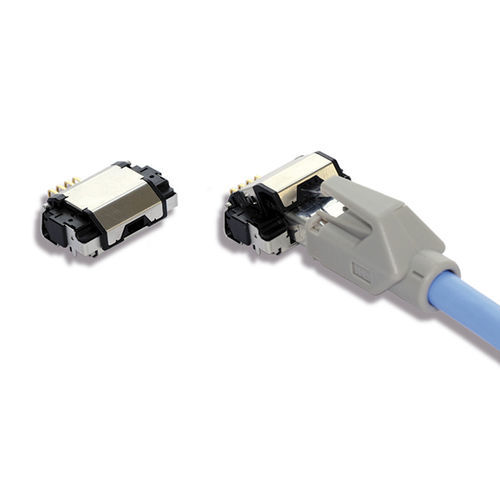

TM25Rシリーズは、スペースの高さが制限されるアプリケーション向けに、薄型の高速接続ソリューションを提供します。 TM25Rコネクタは、折り畳み可能な開閉式RJ-45モジュラージャックで、Cat 5性能を満たします。 このコネクタは、フリップトップとして知られる開閉蓋を備えています。フリップトップを閉じると、コネクターの高さはわずか6.6mmとなり、これは標準的なUSBやHDMIコネクターなど、他の一般的なインターフェースと同じ高さです。ミッドマウント構造により、フリップトップが開いているときのコネクタ全体の高さは11.25mmに抑えられ、コネクタは基板により低く収まります。 フリップトップはコネクター本体にしっかりと固定されていますが、過度な力をかけてコネクターが破損する前に外れます。フリップトップは、特別な工具なしで元の位置に戻すことができます。 強化されたアース構造は、基板経由のアースに加え、シャーシ経由のアースも提供するため、コネクター・ボディの底面に金属ブレードを備えています。 コネクタ内部にはストッパーがあり、誤ってRJ11プラグが挿入されるのを防ぎます。 TM25Rはピンインホール貫通リフロー方式を採用しています。これにより、他の表面実装部品とのリフロー工程が1回で済み、基板保持力も向上します。

---
