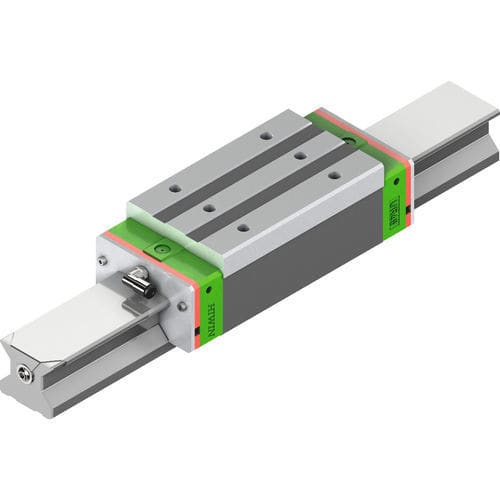

ローラーガイド UR series

概要 非常に高い負荷能力を持つ耐久性の高いローラーガイド。転動体の最適化された形状により、UR高荷重ガイドウェイは最大定格荷重と剛性、安定した走行性能を保証します。特許取得済みの360°潤滑油分配により、消費量を抑えながら、あらゆる設置位置で確実な潤滑を実現します。汚れに強いシールシステムにより、過酷な産業環境から保護します。CADデータと技術図面をダウンロードできます。 バリエーション

• URH - ハイプロファイル・ブロック・キャリッジ：特に堅牢で強固なガイダンスのために高く設計され、最適な力の吸収と高い安定性のために高さが増しています。
• URL - フラットブロックトロリー：コンパクトなマシンレイアウトのための薄型設計。
• URW-フランジブロックトロリー：非常に安定した、ねじれに強い取り付けのための広い支持面；最大の安定性と柔軟な設置オプションが必要な場合に適しています。

重荷重タイプと超重荷重タイプがあります。 特長

非常に高い動的および静的負荷容量に最適化されたローラーガイド設計

特許取得済みの360°潤滑剤分布により、すべての取り付け位置で信頼性の高い潤滑を実現し、潤滑剤の消費量を削減

過酷な産業環境で保護する防塵シールシステム。 特徴/仕様

テーブルヘッダー：H [mm]; W [mm]; L [mm]; Cdyn [N]; C0 [N]; H1 [mm]; N [mm]; B [mm]; B1 [mm]; C [mm]; L1 [mm]; K1 [mm]; K2 [mm]；G [mm]; M; l [mm]; T [mm]; H2 [mm]; H3 [mm]; 質量 [kg]; M0X [Nm]; M0Y [Nm]; M0Z [Nm]

URH35CA：H=55; W=70; L=124; Cdyn=61.200 N; C0=127.500 N; H1=7 mm; N=18 mm; B=50 mm; B1=10 mm; C=50 mm; L1=79 mm; K1=24,5 mm; K2=14 mm; G=12,2 mm; M=M8; l=12 mm; T=12 mm; H2=14,9 mm; H3=14,9 mm; 質量=1,6 kg; M0X=2.720 Nm; M0Y=1.820 Nm; M0Z=1.820 Nm

URH35HA: H=55; W=70; L=124; Cdyn=61.

URH35HA：H=55; W=70; L=151,5; Cdyn=75.400 N; C0=172.100 N; H1=7 mm; N=18 mm; B=50 mm; B1=10 mm; C=72 mm; L1=106,5 mm; K1=37,25 mm; K2=14 mm; G=12,2 mm; M=M8; l=12 mm; T=12 mm; H2=14,9 mm; H3=14,9 mm; 質量=2,09 kg; M0X=3.670 Nm; M0Y=3.210 Nm; M0Z=3.210 Nm

URH45CA: H=55; W=70; L=155,5; M0X=3.670 Nm; M0Y=3.210 Nm; M0Z=3.210 Nm

。

URH45CA: H=70; W=86; L=153,4; Cdyn=110.400 N; C0=239.600 N; H1=8 mm; N=205 mm; B=60 mm; B1=13 mm; C=60 mm; L1=107,2 mm; K1=34,6 mm; K2=12,1 mm; G=12,2 mm; M=M10; l=19 mm; T=17 mm; H2=20 mm; H3=20 mm; 質量=3,21 kg; M0X=6.380 Nm; M0Y=4.580 Nm; M0Z=4.580 Nm

URH45HA：H=70; W=86; L=187; Cdyn=134.800 N; C0=309.500 N; H1=8 mm; N=205 mm; B=60 mm; B1=13 mm; C=80 mm; L1=140,8 mm; K1=41,4 mm; K2=12,1 mm; G=12,2 mm; M=M10; l=19 mm; T=17 mm; H2=20 mm; H3=20 mm; 質量=4,15 kg; M0X=8.240 Nm; M0Y=7.430 Nm; M0Z=7.430 Nm

URH55CA: H=70; W=86; L=87; M0X=8.240 Nm; M0Y=7.430 Nm; M0Z=7.430 Nm

。

URH55CA: H=80; W=100; L=153,4; Cdyn=144.000 N; C0=336.000 N; H1=10 mm; N=235 mm; B=75 mm; B1=12,5 mm; C=75 mm; L1=125,5 mm; K1=35,75 mm; K2=12,5 mm; G=12,2 mm; M=M12; l=18 mm; T=18,5 mm; H2=19,5 mm; H3=19,5 mm; 質量=4,61 kg; M0X=10.370Nm、M0Y=7.390Nm、M0Z=7.390Nm

。

URH55HA：H=80; W=100; L=224,5; Cdyn=185.500 N; C0=467.600 N; H1=10 mm; N=235 mm; B=75 mm; B1=12,5 mm; C=95 mm; L1=175,3 mm; K1=50,65 mm; K2=12,5 mm; G=12,2 mm; M=M12; l=18 mm; T=18,5 mm; H2=19,5 mm; H3=19,5 mm; 質量=6,37 kg; M0X=14.430Nm、M0Y=14.340Nm、M0Z=14.340Nm

。

URL35CA：H=48; W=70; L=124; Cdyn=61.200 N; C0=127.500 N; H1=7 mm; N=18 mm; B=50 mm; B1=10 mm; C=50 mm; L1=79 mm; K1=24,5 mm; K2=14 mm; G=12,2 mm; M=M8; l=12 mm; T=12 mm; H2=7,9 mm; H3=7,9 mm; 質量=1,29 kg; M0X=2.720 Nm; M0Y=1.820 Nm; M0Z=1.820 Nm

URL35HA: H48; W70; L=70; M0X=2.720 Nm; M0Y=1.820 Nm; M0Z=1.820 Nm

。

URL35HA：H=48; W=70; L=151,5; Cdyn=75.400 N; C0=172.100 N; H1=7 mm; N=18 mm; B=50 mm; B1=10 mm; C=72 mm; L1=106,5 mm; K1=37,25 mm; K2=14 mm; G=12,2 mm; M=M8; l=12 mm; T=12 mm; H2=7,9 mm; H3=7,9 mm; 質量=1,67 kg; M0X=3.670 Nm; M0Y=3.210 Nm; M0Z=3.210 Nm

URL45CA: H=60; W=86; L=153,4; Cdyn=110.400 N; C0=239.600 N; H1=8 mm; N=20,5 mm; B=60 mm; B1=13 mm; C=60 mm; L1=107,2 mm; K1=34,6 mm; K2=12,1 mm; G=12,2 mm; M=M10; l=17 mm; T=17 mm; H2=10 mm; H3=10 mm; 質量=2,52 kg; M0X=6.380 Nm; M0Y=4.580 Nm; M0Z=4.580 NmURL45HA：H=60; W=86; L=187; Cdyn=134.800 N; C0=309.500 N; H1=8 mm; N=20,5 mm; B=60 mm; B1=13 mm; C=80 mm; L1=140,8 mm; K1=41,4 mm; K2=12,1 mm; G=12,2 mm; M=M10; l=17 mm; T=17 mm; H2=10 mm; H3=10 mm; 質量=3,24 kg; M0X=8.240 Nm; M0Y=7.430 Nm; M0Z=7.430 NmURL55CA: H=70; W=100; L=153,4; Cdyn=144.000 N; C0=336.000 N; H1=10 mm; N=20,5 mm; B=60 mm; B1=13 mm; C=60 mm; L1=107,2 mm; K1=34,6 mm; K2=12,1 mm; G=12,2 mm; M=M10; l=17 mm; T=17 mm; H2=10 mm; H3=10 mm; 質量=2,52 kg; M0X=6.380 Nm; M0Y=4.580 Nm; M0Z=4.580 NmURL55HA：H=70; W=100; L=224,5; Cdyn=185.500 N; C0=467.600 N; H1=10 mm; N=23,5 mm; B=75 mm; B1=12,5 mm; C=75 mm; L1=125,5 mm; K1=35,75 mm; K2=12,5 mm; G=12,2 mm; M=M12; l=17 mm; T=17,5 mm; H2=10 mm; H3=10 mm; 質量=3,67 kg; M0X=10.370 Nm; M0Y=7.390 Nm; M0Z=7.390 NmURW35CC：H=48; W=100; L=124; Cdyn=61.200 N; C0=127.500 N; H1=7 mm; N=33 mm; B=82 mm; B1=9 mm; C=62 mm; L1=79 mm; K1=18,5 mm; K2=14 mm; G=12,2 mm; M=M10; l= (指定なし); T=12 mm; H2=7,9 mm; H3=7,9 mm; 質量=1,8 kg; M0X=2.720 Nm; M0Y=1.820 Nm; M0Z=1.820 NmURW35HC：H=48; W=100; L=151,5; Cdyn=75.400 N; C0=172.100 N; H1=7 mm; N=33 mm; B=82 mm; B1=9 mm; C=62 mm; L1=106,5 mm; K1=32,25 mm; K2=14 mm; G=12,2 mm; M=M10; l= (指定なし); T=12 mm; H2=7,9 mm; H3=7,9 mm; 質量=2,43 kg; M0X=3.670 Nm; M0Y=3.210 Nm; M0Z=3.210 NmURW45CC：H=60; W=120; L=153,4; Cdyn=110.400 N; C0=239.600 N; H1=8 mm; N=33,5 mm?B=116 mm; B1=10 mm; C=80 mm; L1=107,2 mm; K1=24,6 mm; K2=12,1 mm; G=12,2 mm; M=M12; l= (指定なし); T=14 mm; H2=10 mm; H3=10 mm; 質量=3,47 kg; M0X=6.380 Nm; M0Y=4.580 Nm; M0Z=4.580 NmURW45HC：H=60; W=120; L=187; Cdyn=134.800 N; C0=309.500 N; H1=8 mm; N=375 mm; B=100 mm; B1=10 mm; C=80 mm; L1=140,8 mm; K1=41,4 mm; K2=12,1 mm; G=12,2 mm; M=M12; l= (指定なし); T=14 mm; H2=10 mm; H3=10 mm; 質量=4,58 kg; M0X=8.240 Nm; M0Y=7.430 Nm; M0Z=7.430 Nm

URW55CC: H=60; W=120; L=187; M0X=8.240 Nm; M0Y=7.430 Nm; M0Z=7.430 Nm

。

URW55CC: H=70; W=140; L=174,7; Cdyn=144.000 N; C0=336.000 N; H1=10 mm; N=435 mm; B=116 mm; B1=12 mm; C=95 mm; L1=125,5 mm; K1=25,75 mm; K2=12,5 mm; G=12,2 mm; M=M14; l= (指定なし); T=16 mm; H2=9,6 mm; H3=9,6 mm; 質量=5,16 kg; M0X=10.370 Nm; M0Y=7.390 Nm; M0Z=7.390 Nm

URW55HC: H=70; W=140; L=174.7; M0X=10.370 Nm; M0Y=7.390 Nm; M0Z=7.390 Nm

。

URW55HC：H=70; W=140; L=224,5; Cdyn=185.500 N; C0=467.600 N; H1=10 mm; N=435 mm; B=116 mm; B1=12 mm; C=95 mm; L1=175,3 mm; K1=50,65 mm; K2=12,5 mm; G=12,2 mm; M=M14; l= (指定なし); T=16 mm; H2=9,6 mm; H3=9,6 mm; 質量=7,31 kg; M0X=14.430 Nm; M0Y=14.340 Nm; M0Z=14.340 Nm

。
