ロボット用工具交換装置

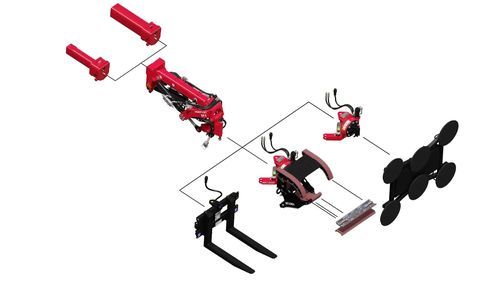

Multitool Hoeflon は、Hoeflon の小型クレーン用多機能アタッチメントで、梁、配管、ガラスパネル、パレットの揚重・位置決め機能を拡張します。広い回転・チルト範囲により、狭所や高所での精密な据付けが可能です。

付属品 / 利用ツール

• Multiclaw — 梁や配管の把持用クロー（取り外し可能な把持プレートで把持面を拡大、外側把持も可能）。
• Multifork — パレット用フォークフレーム（パレットの揚重・配置、狭所や高所での据付に適合）。
• Multivac — ガラス吸着仕様（ガラス吸着器は別売り）、アダプタ経由で取り付け、梁クランプと同等の可動性を提供。
• 追加品：フォークフレーム、把持クロー、ガラス吸着器、アダプタ（Adapter C6、Adapter C10）。

互換性

• Hoeflon の小型クレーン C6e、C10e、C30e に対応（付属アダプタで装着）。

主な特長

• Multiclaw および Multivac は無限回転により全面的な可動性を確保。
• チルト角：200°。
• スイベル範囲：-45°～+50°。
• フォーク長（Multifork）：800 mm。
• 揚重アイ容量（Multiclaw / Multivac）：2000 kg。

技術仕様

• Adapter C10：28 kg
• Adapter C6：24 kg
• 梁クランプ対象パイプ径：≤ 500 mm
• ベースフレーム重量（フォーク含む、基礎ユニット）：152 kg
• フォークフレーム重量（アタッチメント）：64 kg
• 把持クロー重量（アタッチメント）：188 kg
• Multivac（ガラス吸着ユニット）重量：85〜110 kg
• Multitool + ガラス吸着器重量：198 kg（152 + 46）
• Multitool + 把持クロー重量：340 kg（152 + 188）
• Multitool + フォークフレーム重量：216 kg（152 + 64）
• 最大梁クランプ容量：1250 kg
• 最大 Multivac 容量：1000 kg
• 最大フォークフレーム容量：2000 kg
• ジブ：75 kg
• チルト角：200°
• フォーク長：800 mm
• チルト部 + 回転部重量：77 kg
• 回転範囲（Multiclaw / Multivac）：無制限
• スイベル角：-45°～+50°
