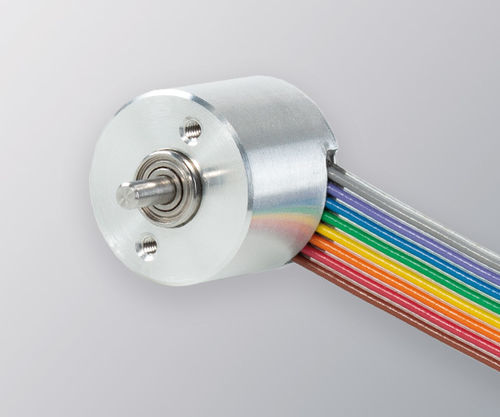

インクリメンタルロータリエンコーダ 18

中実軸5VDC4.5VDC

製品概要

• 産業用途向け小型ソリッドシャフト（フルシャフト）インクリメンタルエンコーダ
• 分解能：最大4096パルス/回転
• 外径：18 mm
• シャフト径：2.5 mm
• 保護等級：IP54（ヘッダー表記）
• 接続：ケーブル（標準150 mm・コネクタ付；他の長さは注文可）

機械的仕様
材質：カバー・ハウジング：アルミニウム；シャフト：ステンレス鋼
ベアリング：ボールベアリング（寿命 1×10^10 回転）
最大機械回転数：6000 rpm
保護（DIN EN 60529）：IP50（機械仕様表の値）
ロータ慣性モーメント：0.1 gcm^2
20°Cでの始動トルク：≤ 0.01 Ncm
許容軸方向荷重：5 N；許容径方向荷重：3 N
重量：約0.02 kg
動作温度：-10°C〜+85°C
振動（DIN EN 60068-2-6）：100 m/s^2（10 Hz–2000 Hz）
衝撃（DIN EN 60068-2-27）：1000 m/s^2（6 ms）
最大パルス/回転：4096
接続方法：軸方向または径方向；標準150 mmケーブル（コネクタ付、メスコネクタは含まず）、他の長さは受注対応

出力信号
出力回路：RS422（TTL互換）およびNPNオープンコレクタ
供給電圧：RS422：4.5–5.5 VDC；NPN OC：4.5–13.2 VDC
出力電圧：RS422：5 VDC；NPN：4.5–13.2 VDC
最大負荷/チャネル：±20 mA（両タイプ）
"Low" レベル：VOL < 0.5 VDC（両タイプ）
"High" レベル：RS422 VOH > 2.5 VDC；NPN VOH > VCC – 2 VDC
周波数：RS422 最大300 kHz；NPN 最大250 kHz
逆接続保護：あり（両タイプ）
チャネル位相：シャフト側から見てチャネルAがチャネルBに対して電気的に90°進む（回転は時計回り）

技術データ

• モデル：SERIE 18
• ブランド：Hohner Automation
• SKU：18-1727-1024
• 外径：18 mm
• シャフト径：2.5 mm（ステンレス）
• 最大分解能：4096 パルス/回転
• 最大機械回転数：6000 rpm
• ベアリング：ボールベアリング（寿命 1×10^10 回転）
• 材質：アルミニウム（カバー・ハウジング）、ステンレスシャフト
• ロータ慣性モーメント：0.1 gcm^2
• 始動トルク（20°C）：≤ 0.01 Ncm
• 許容荷重：軸方向 5 N / 径方向 3 N
• 重量：約0.02 kg
• 動作温度：-10°C〜+85°C
• 保護等級：IP54（ヘッダー） / IP50（機械表）
• 接続：軸方向または径方向、標準150 mmケーブル（コネクタ付、メスコネクタ別売）、他の長さは受注対応
• 出力オプション：RS422（TTL互換）またはNPNオープンコレクタ
• 供給電圧：RS422 4.5–5.5 VDC；NPN OC 4.5–13.2 VDC
• 周波数性能：RS422 最大300 kHz；NPN 最大250 kHz
