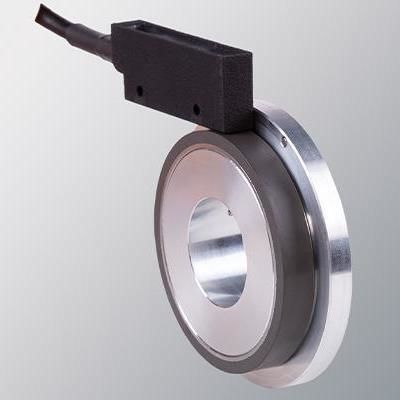

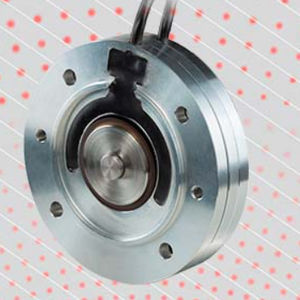

インクリメンタルロータリエンコーダ MSF-INC

磁気14ビットデジタル出力

概要

• 分解能：最大16384パルス／回転
• 非接触式測定システム
• 簡単な取り付け
• コンパクトな寸法
• 振動、湿気、粉塵などの悪環境下での用途に対応

機械仕様
材料：ハウジング：PC
マグネット支持：アルミニウム
マグネット：サマリウム（プラスチック結合）
ハウジング固定：2穴
モーター軸のラジアル偏心：0.05 mm
最大回転数：6000 rpm
作動距離：図面「Sensor alignment tolerances」を参照
締付トルク：1.5 Nm（M4 Magnetic wheel CRI）
DIN EN 60529に基づく防塵・耐水保護：IP67
質量：約0.15 kg
動作温度範囲：-25°C～+85°C
振動：DIN EN 60068-2-6 に準拠 100 m/s²（10Hz–2000Hz）
衝撃：DIN EN 60068-2-27 に準拠 1000 m/s²（6 ms）
ラジアル接続：2 mケーブルまたは産業用コネクタ（他のケーブル長は受注対応）；メスコネクタは含まれません


出力信号
出力回路：Push-Pull Differential（TTL互換（*））
電子出力電圧：5…30 VDC
『High』信号レベル：> VCC – 3 VDC
『Low』信号レベル：< 2.5 VDC
消費電流：負荷時 < 120 mA @ 30 V
周波数：≤ 100 kHz
チャネルあたり最大負荷：40 mA
短絡保護：あり
極性逆接続保護：あり
チャネル位相：チャネルAがチャネルBに対して90°電気的に進む（軸側からの視点、時計回り回転）。(*) エンコーダ給電が5 VDCの場合はTTL/RS422が利用可能です。


技術仕様

• シリーズ / 型番：MSF-INC
• ブランド：Hohner Automation
• 例示SKU：MSF-INC-512-32-112
• 分解能：最大16384パルス／回転
• 測定原理：非接触磁気測定方式
• 取り付け：ハウジングを2穴で固定
• 許容ラジアル振れ：0.05 mm
• 最大回転速度：6000 rpm
• 保護等級：IP67（DIN EN 60529）
• 動作温度：-25°C～+85°C
• 振動耐性：100 m/s²（10Hz–2000Hz）
• 衝撃耐性：1000 m/s²（6 ms）
• 出力タイプ：Push-Pull Differential（TTL互換）；5 VDC給電時にTTL/RS422選択可
• 供給 / 電子出力電圧範囲：5…30 VDC
• 最大周波数：≤ 100 kHz
• チャネル当たり最大負荷：40 mA
• 短絡および極性反転保護：あり
• 接続：ラジアル接続、2 mケーブルまたは産業用コネクタ（メスコネクタは含まず）
• 締付トルク（磁気ホイール CRI）：1.5 Nm（M4）
• 概算質量：約0.15 kg
• 材料：ハウジング（PC）；マグネット支持（アルミニウム）；マグネット（サマリウム プラスチック結合）
