再帰反射光電センサ PD series

長方形赤外線LED

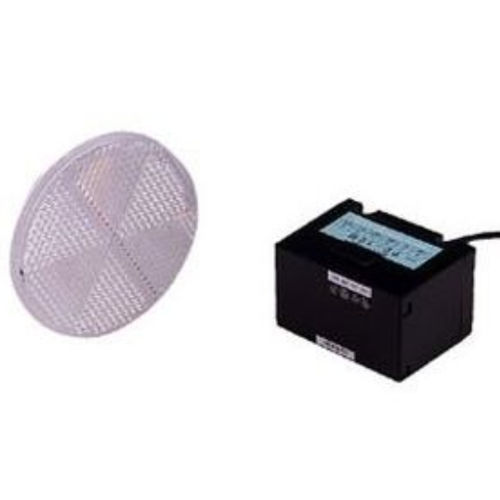

距離センサ。専用反射板で距離10m、距離に応じたアナログ出力と距離設定出力付、有軌道の移動台車間の位置制御及び衝突防止に活用できます。 特徴 ●赤外光による光式距離センサです。 ●基準投光信号と、相手方に取付けた反射板より反射される受光信号との位相差により、2点間の距離を演算し、 　そのデータをアナログ電圧で出力します。 コンパレータ出力と警報出力機能 任意に距離設定できる（出力設定スイッチによる）コンパレータ出力と検出外で出力する警報出力機能（PD-8NMを除く）があります。 電源電圧 - DC24V（+10％、-10％、リップル10％以下） 消費電力 - 3W以下 検出距離 - 0.2～10m（指定反射板使用時） 検出物体 - φ100mmプラスチック回帰反射板（指定品）※1 繰返し精度 - ±100mm 絶対精度 - ±200mm 応差 - 300mm 分解能 - 40mm 出力 - 距離アナログ出力 - 0→10V（出力インピーダンス100Ω） 警報出力 - ＮＰＮオープンコレクタ出力（DC30V、50mA以下）通常「ON」 検出エリア外・受光レベル規定値以下で「OFF」 コンパレータ出力（OUT 1,2） - ＮＰＮオープンコレクタ出力（DC30V、50mA以下） 検出距離以内の時、出力OFF 入力 - 接点入力または無接点入力、-VIN(0V)に短絡にて発光停止（警報表示灯点灯） 表示灯 - 電源表示灯（緑色LED）：電源投入時点灯 警報出力表示灯（赤色LED）：警報出力「OFF」にて点灯 制御出力表示灯（黄色LED）：検出距離以内で点灯 指向角 - ±2.5° 応答時間 - 50ms以下※2 接続 - ケーブル線引出し式（1m長） 使用周囲照度 - ハロゲン・水銀灯：10,000lx以下、蛍光灯：6,000lx以下 使用周囲温度・湿度 - -10～+50℃、85％RH以下（但し氷結・結露しないこと） 耐振動 - 10～55Hz　複振幅1.5mm　X、Y、Z各方向　各2時間 耐衝撃 - 490m/s2　X、Y、Z各方向　各10回 ケース - ポリカーボネート 質量 - センサ：約200g、反射板RRP-100：約65g
