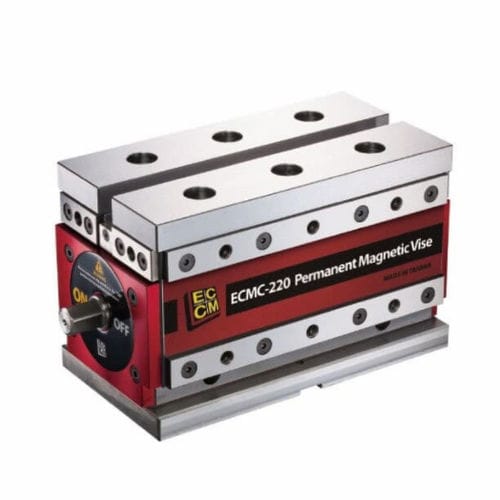

ドリル用バイス ECMC series

フライス盤用機械研削盤用5軸工作機械

概要

• 磁性材料の加工に向けて設計された永久磁石式バイス。ワークの迅速な段取り替えと精密加工のための確実な磁気締付けを実現し、5面加工や自動化向けの高密度治具構成に対応します。

特長

• フライス、研削、旋削、穴あけ、統合自動化環境に適しています。
• 重切削フライス盤や高精度CNC加工センタにおける中～大型ワーク加工に最適化されています。
• モジュール構成：複数のバイスをマシンテーブルや垂直トゥームストーン上に並べてカスタムの高密度ワークホルディングを構築できます。

利点

• 迅速なクランプと5面アクセスにより、多面加工の生産性を向上します。
• 各種磁性ソフトジョー、ポールライザーおよびアクセサリに対応し柔軟な設定が可能です。
• 保持力および最小ワーク厚に応じた複数モデルを用意しています。

標準付属品

• ストッピングブロック 2個
• クランプ 4個
• ハンドル 1個
• アライメントウェッジ 2個

技術図面・適用画像
技術図面、適用例、アクセサリ図は製品ページで参照できます。

仕様（単位：mm）
Model | A | B | C | D | E | F | G | H | I | J | K | L | M | N | P | S | Holding Magnetic Force | Minimum Workpiece Thickness | Weight (kg)
ECMC-380 | 188 | M10 | 23 | 92 | 122 | 160 | 18.5 | 187.5 | 18 | 139 | 278 | 344 | M10 | 140 | 90 | M12 | 3300kgf±5% | 40 | 70
ECMC-220 | 133 | M10 | 19 | 69.5 | 78 | 140 | 15 | 134 | 18 | 122 | 244 | 305 | M10 | 124 | 66 | M12 | 2100kgf±5% | 30 | 39
ECMC-130 | 108 | M8 | 13 | 56.5 | 62 | 95 | 12 | 108 | 18 | 99 | 198 | 230 | M8 | 100 | 48 | M10 | 1200kgf±5% | 20 | 20
ECMC-75 | 76 | M6 | 13 | 40 | 43.5 | 84 | 10 | 78 | 18 | 89.5 | 179 | 213 | M8 | 92 | 38 | M8 | 760kgf±5% | 15 | 10

特性 / 技術仕様

• シリーズ：ECMC（ECMC-380、ECMC-220、ECMC-130、ECMC-75）。
• 保持磁力（代表値）：ECMC-380 = 3300 kgf ±5%；ECMC-220 = 2100 kgf ±5%；ECMC-130 = 1200 kgf ±5%；ECMC-75 = 760 kgf ±5%。
• 最小ワーク厚（mm）：ECMC-380 = 40；ECMC-220 = 30；ECMC-130 = 20；ECMC-75 = 15。
• 重量（kg）：ECMC-380 = 70；ECMC-220 = 39；ECMC-130 = 20；ECMC-75 = 10。
• 用途：フライス、研削、旋削、穴あけ、統合自動化。
• 付属品：ストッピングブロック2個、クランプ4個、ハンドル1個、アライメントウェッジ2個。
