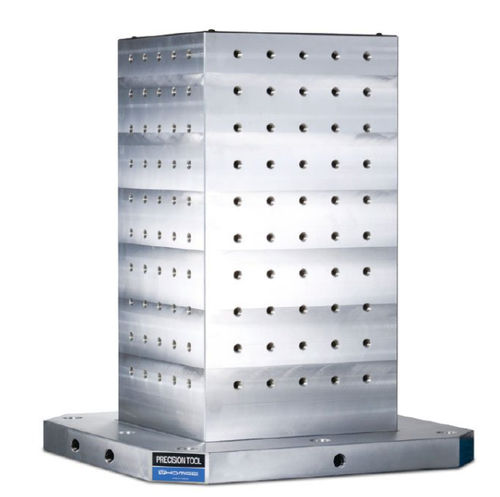

インデックスワーク保持墓碑 HSH seriesクランプ用4 面式ダクタイル鋳鉄
お気に入りに追加する
商品比較に追加する
特徴
- 特性
- インデックスワーク保持, クランプ用, 4 面式, ダクタイル鋳鉄
詳細
特長
メリット
仕様
技術仕様
- 熱処理（正火・ノーマライズ）
- 横型マシニングセンタ向けに設計
- 4面を持つスクエア形状で、四方向からのクランプ取付けが可能
メリット
- 複数面の加工を可能にし、機械の稼働効率を向上
- 標準化された治具部品に対応し、治具の迅速な組立てが可能
- 高剛性を求めるFCD50（ダクタイル鋳鉄）と軽量化を求めるA356（アルミ）を選択可能
仕様
- モデルシリーズ: HSH（例: HSH-300300-0500-12 ～ HSH-10001000-1250-16）
- 材質: FCD50（ダクタイル鋳鉄）またはアルミニウム A356
- 取付: 貫通穴 Ø12 または Ø16、対応ネジ M12 または M16；MTP穴数はモデルにより異なる（一般に4または8）
- 単位: mm；該当するモデルについてFCD50およびA356の重量を記載
- 主要寸法は A、B、C、D、E、F、G および穴配置を含む。正確な数値はモデル表を参照
技術仕様
- 熱処理: ノーマライズ
- 用途: 横型マシニングセンタ用の4面tombstone（スクエア）によるワークの把持
- 合理化された治具部品により迅速な治具構築が可能
- 一般的な穴／ネジ仕様: Ø12 / M12 または Ø16 / M16
