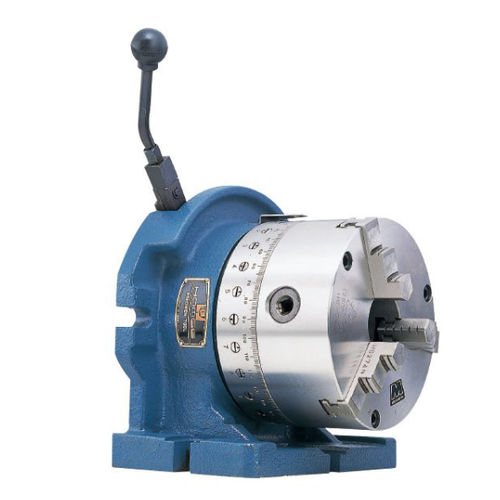

工作機械用分割器 HSD-7

機械用

製品概要
フライス盤、ボール盤、開先盤などの分度作業向けに設計されたコンパクトな分割器。直接分割数: 2、3、4、6、8、12、24。

特長

• 加工用途で求められる高い分度精度
• ワンタッチレバー操作による迅速な段分割
• 手動による省エネルギーな操作

選択式オプション

• 7インチ 3爪チャック

重要
繰り返し作業を行う場合は、次の分度を行う前に必ずレバーを基点（クランプ位置）に戻してください。

操作

• ドライバーでセレクターピンを半回転させて必要な分割を設定します。
• レバーを時計回りに動かすとテーブルがアンロックされ、次の選択された分割位置へ回転します。
• プランジャーが選択位置でテーブルを停止させます。
• 加工を開始する前にレバーを元の位置に戻してテーブルをクランプします。

分割位置の簡易設定
セレクターピンをドライバーで半回転させるだけで分割位置を迅速に設定できます。

ワンアクションによる位置決め
レバー設計により片手での分度が可能：解除→分度→復帰（クランプ）。

注意

• 分割器が機械のテーブルに確実に固定されていることを確認してからレバーを操作してください。
• 詰まりを防ぐため、各動作後は常にレバーをクランプ位置に戻してください。
• 誤操作でレバーが詰まった場合は、無理に力を加えずセレクターピンを通過位置に合わせてレバーを解放してください。
• プランジャーがテーブルの回転を停止し、レバーがクランプされたことを確認してから加工を開始してください。

仕様

• 型式: HSD-7
• 材質: 延性鋳鉄 (FCD 55)
• 単位: mm / in
• 直接分割数: 2, 3, 4, 6, 8, 12, 24
• C: 138 mm (5 7/16 in)
• D1: 192 mm (7 9/16 in)
• E1: 230 mm (9 1/16 in)
• E2: 80 mm (3 5/32 in)
• L1: 260 mm (10 1/4 in)
• L2: 160 mm (6 1/4 in)
• L3: 273 mm (10 3/4 in)
• L4: 132 mm (5 13/64 in)
• 内径 d2: 56 mm (2 1/4 in)
• 許容荷重: 50 kg
• 重量: 32 kg
