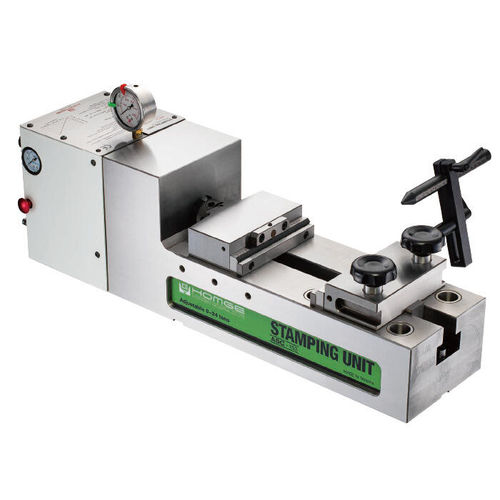

5軸型押しユニット ASC-153

金属

製品概要
5軸バイスにクランプされたワークの機外準備用プリスタンピングユニット。ワーク上にプレスタンプされたフォームフィット歯形を形成し、確実な固定と五軸加工の安定性・再現性を向上させます。

利点 / ハイライト

• 機外準備によりセットアップ時間を短縮し、機内での試し切りを不要にして素早い段替えと安定した生産テンポを実現します。
• フォームフィット歯によりワークとバイス間で精密かつ再現性のある位置決めが可能です。
• 低い締圧で高い把持力を得られ、薄肉部品や外観部品を保護し工程安定化に寄与します。

特長

• 機外準備 — 溝刻みは機外で形成され、搭載してすぐ加工可能。機内での調整や試し切りを省きます。
• 寸法安定性 — フォームフィットによる位置決めは長時間の連続加工でも振動やズレに強い。
• 高把持・低圧 — フォームフィットの歯により、低い締圧で確実な把持が得られます。
• 圧力調整可能 — 材料や接触面に応じてプレバイト圧を微調整できる内蔵レギュレータ搭載。
• 適用範囲 — 材料 ≤35 HRC、ワークサイズ 5–185 mm、締付力最大 24 t、スタンピング力 0–24000 kg。
• エコシステム統合 — HOMGE製5軸バイスおよびゼロポイントプレートと互換。

仕様
単位: mm
Model | A | B | C | D | E | F | G | H | I | J | K | Stamping Force | Safety Range | 重量 (kg)
ASC-153 | 220 | 155.5 | 112.5 | 706 | 741 | 175 | 90 | 15 | 10 | 185.5 | 152.5 | 0-24000 kg | 10 mm | 103

技術仕様

• モデル: ASC-153
• 寸法単位: mm
• A: 220 mm
• B: 155.5 mm
• C: 112.5 mm
• D: 706 mm
• E: 741 mm
• F: 175 mm
• G: 90 mm
• H: 15 mm
• I: 10 mm
• J: 185.5 mm
• K: 152.5 mm
• スタンピング力: 0–24000 kg
• 安全範囲: 10 mm
• 重量: 103 kg
• 推奨材料硬度: ≤35 HRC
• 推奨ワークサイズ: 5–185 mm
• 内蔵レギュレータによるプレバイト圧の調整が可能
• HOMGE製5軸バイスおよびゼロポイントプレートと統合可能
