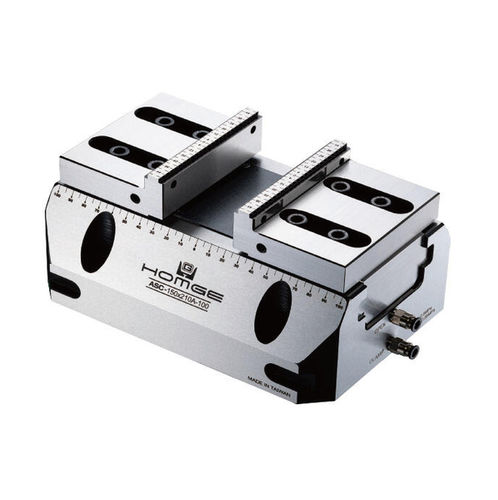

5軸工作機械バイス ASC-150x210A-100

研削盤用フライス盤用機械空気圧式

製品概要
5軸用の空気圧式自己センタリングバイス。CNCマシニングセンタでの自動化されたワーク把持向けに設計されています。短時間での設置、標準的な空気接続、繰り返し精度±0.015 mm、気圧喪失時に保持するスプリング安全機構、合金鋼製ボディと硬化した Jaw、反転・クイックチェンジ可能なジョーで高い柔軟性を実現します。

主な利点

• 1日での設置により稼働率を向上させ、安定した納入品質を確保します。
• ワンタッチ切替 — ボタン/信号で作動；把持・解放を約1.5秒で実行。レンチ不要でダウンタイムを最小化します。
• 精度保証 — 繰り返し精度±0.015 mmと安定した把持力により均一な品質を実現し、手直しを削減します。
• プラグアンドプレイ自動化 — 標準的な空気インターフェースに対応；1台のCNCに複数台並列接続やロボット連携が可能で迅速に自動化を拡張できます。
• 故障時保持 — スプリング機構により空気が停止してもワークを保持し、作業者と設備を保護します。
• 耐久設計 — 合金鋼ボディと硬化ジョーが高サイクル使用でも初期精度を維持し、保守コストを低減します。
• 柔軟なワーク保持 — 反転・クイックチェンジ対応のジョーで多品種に迅速対応し、将来的な拡張にも対応します。

仕様（表）
Model | A | B | C | C1 | E | F | H | J | J1 | K | K1 | K2 | L | O | Q | Q1 | 重量 (kg)
ASC-150x210A-100 | 112 | 77 | 59 | 64 | M6 | 210 | 150 | 2.5 | 9.5 | 32 | 35 | 23 | 100 | 80 | 125 | 125 | 17.5

付属品

• 標準付属品：位置決めネジ×4。
• オプション：接続プレート。

特徴 / 技術仕様

• 本体材質：S50C。
• ジョー硬度：HRC 48-50。
• 寸法単位：mm。
• 繰り返し精度：±0.015 mm。
• 把持/解放時間：約1.5秒（信号起動）。
• 安全機構：空気停止時にも把持を維持するスプリング。
• 代表モデル：ASC-150x210A-100。
• 重量（該当モデル）：17.5 kg。
