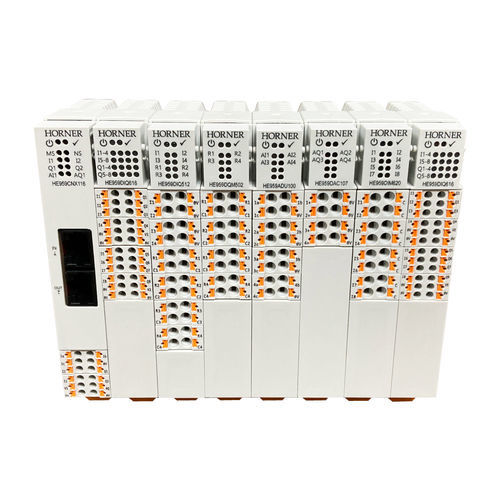

モジュラー入出システム OCS I/O

デジタルアナログCAN

OCS-I/Oは、CNX116をベースにフィールドバスネットワーク（CsCAN）を提供するOCS用のモジュラーI/Oシステムです。ローカルな拡張I/Oとしても、数百mに分散したリモートI/Oとしても適用可能な柔軟なI/Oシステムです。 CNX116ベースは、ネットワーク接続と少量の追加I/Oを含んでいます。さらにI/Oを追加するには、さまざまな追加モジュールを使用し、1ベースあたり最大7モジュール、1ネットワークあたり最大16ベースまで追加することができます。 フィールドバスネットワーク - CsCAN ローカル拡張I/Oまたは最大500m離れたリモートI/O。 1拠点あたり8モジュール、1ネットワークあたり16拠点まで拡張可能 ネジ式端子標準、スプリングクランプ式はオプション。 ベースとモジュールの説明。 HE959CNX116 - OCS-I/O CsCANベース。フレキシブル（デジタルまたは12ビットアナログ）入力2、デジタル出力2、ユニバーサル16ビットアナログ入力1、アナログ出力1。1ベースあたり最大7モジュールまで HE959ADU100 - OCS-I/O 4 ユニバーサルアナログモジュール。16ビット分解能、0-20mA, 4-20mA, 0-10V, PT100/PT1000 RTD, または J/K/T/E/N/R/S/B タイプ熱電対をチャンネルごとに選択可能。 HE959DAC107 - OCS-I/O 4アナログ出力モジュール。12ビット分解能、0-20mA、4-20mA、または0-10Vをチャンネルごとに選択可能。 HE959DIM620 - OCS-I/O 8デジタルAC入力モジュール。90-240VAC、モジュールあたり1コモン HE959DIQ512 - OCS-I/O 4デジタルDC入力、4リレー出力のモジュールです。入力ごとに正負の選択可能なロジック。リレー1個あたり最大3A、最大120VAC HE959DIQ616 - OCS-I/O 8デジタルDC入力、8デジタル出力モジュール。12-24VDC、入力は正/負ロジック、出力は正ロジック。 HE959DQM502 - OCS-I/O 4 リレー出力モジュール。リレー1個あたり最大8A ACまたは5A DCの電流、最大240VAC
