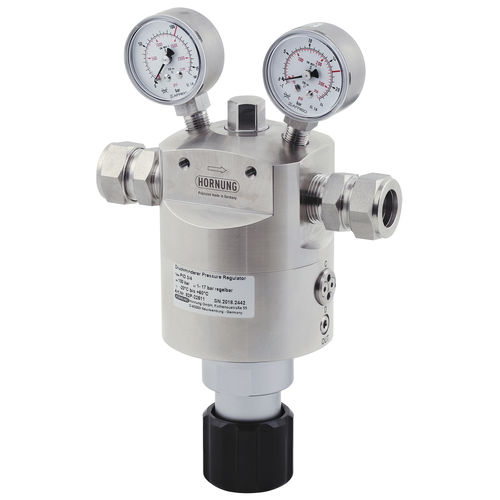

ガス圧力調整器 PID 1

ピストン式スプリングドーム式

ドーム型圧力レギュレーターは、正確な調節と大きなスループットが特徴です。 ドーム圧力レギュレーターはドーム圧力と出口圧力間の圧力バランスの原理に従って作動します。バランスのとれたポペットにより、入口圧力の変動から大きく独立します。 ドーム圧力調整器が気体の圧力制御に使用される場合、ドーム圧力は、気体の圧力制御のために使用されます。 は入口圧力側のニードル弁で制御できます。 液体の圧力制御のために、ドームはパイロット圧力調整器によって圧縮空気または窒素で外部充填されます。 特別な特徴 P.I.D.は、ドーム圧力レギュレータとパイロットレギュレータの利点を1つの完全でコンパクトな圧力レギュレータに統合しています。 この設計は非常に省スペースで、組み立てや取り扱いが簡単です。 ドーム圧力調整器はライン圧力調整器として使用されます。 部品を交換することなく、大きな出口圧力範囲に適しています。使用材料に関係なく、圧力調整器は様々なガスや液体に適用できます。 最大40μのファインフィルターの接続をお薦めします。40μのファインフィルターを圧力調整器の入口に接続することをお薦めします。後続のコンポーネントとプラントコンポーネントは、個別の安全弁で保護する必要があります。
