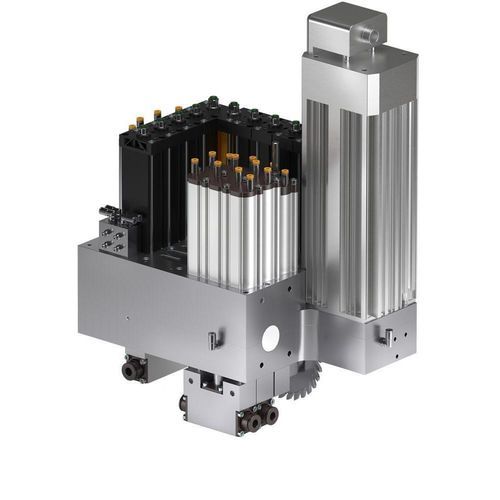

多軸ボ－リングヘッド BHZ

高速金属作業用

製品概要
HSD Mechatronics が設計・製造する BHZ ボーリングヘッド（排鉋機）シリーズ。モジュラー式のマルチスピンドルラインで、垂直（V）、水平（H）、ブレード（B）のスピンドル構成に対応。木材（ページタグ：Wood）を含む複数材料や金属の穴あけ・加工に適しています。

用途

• 金属の産業加工および穴あけ
• 木工およびパネルの穴あけ（タグ：Wood）
• 各種材料に対する汎用のマルチスピンドル穴あけ作業

付属品

• 10/12/16/18/22/26/28 ポジションのソレノイドバルブパック（BHC line / BHZ line）

技術仕様
構成 (V=垂直スピンドル / H=水平 / B=ブレード)：4÷20 / 0÷9 / 0÷2
垂直スピンドル：最大回転数 [RPM]：6000
垂直スピンドル：行程 [mm]：60 / 75
スピンドル間ピッチ [mm]：32
垂直スピンドル：接続：Ø10
水平スピンドル：最大回転数 [RPM]：6000
水平スピンドル：行程 [mm]：75
ブレード：最大回転数 [RPM]：7500
ブレード：行程 [mm]：60
液体冷却：なし
潤滑：手動、オプションで自動化可能
電磁弁リモートユニット：オプション
重量 [kg]：60

特徴 / 技術仕様

• 構成 (V / H / B)：4÷20 / 0÷9 / 0÷2
• 垂直スピンドル最大回転数：6000 RPM
• 垂直スピンドル行程：60 mm または 75 mm
• スピンドル間ピッチ：32 mm
• 垂直スピンドル接続：Ø10
• 水平スピンドル最大回転数：6000 RPM
• 水平スピンドル行程：75 mm
• ブレード最大回転数：7500 RPM
• ブレード行程：60 mm
• 液体冷却：なし
• 潤滑：手動、オプションで自動化可能
• 電磁弁リモートユニット：オプション
• 重量：60 kg
