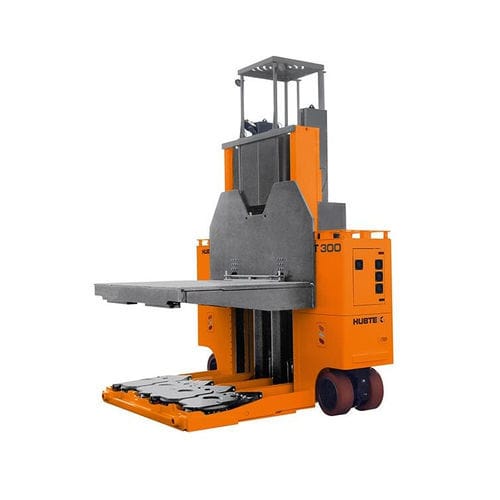

自動工具交換装置 WWT series

最大 65 トンの耐荷重を持つ HUBTEX ツール・チェンジャーは、プレスおよびスタンピング・ツールの交換時間を短縮し、生産効率を向上させます。HUBTEX ツール・チェンジャーは、特に、その寸法と質量により、スライド式金型プラットフォームを持たないシングルプレスの金型交換に使用されます。また、コンパクトな筐体により、工具の下への進入高さを極めて低くすることができます。 その革新的なシャシーにより、HUBTEXツールチェンジャーはすべて、非常に低いプラットフォーム高さで、非常に高い積載量を運ぶことができます。これは、追加荷重に応じて個別に設計・計算された小さなホイールを数列取り付けることで実現します。 HUBTEXのツールチェンジャーは、プレス・スタンピングツールやその他の機械が入る状況が通常非常に限られているため、コンパクトな寸法が特徴です。これは、車両の個々のフレーム構造によって可能になります。 プレスの中心での正確なドッキングは、迅速で信頼性の高いツール交換のための必須条件です。これにより、昇降テーブル上で工具を再配置する必要がなくなります。交換車両は、ツールプラットフォームを上げた状態でプレス機に接近します。ツールプラットフォームを下げると、ドッキングフックがプレスベッド上のホルダーに移動します。正確な位置決めは、様々な補助システムでカバーできます。制御ステーションにラインレーザーを設置し、リフト高さインジケータやツールプラットフォームの距離表示と組み合わせて、トランスポーターをプレスベッドの前に正確に位置決めするような簡単なシステムも、完全自動の位置決めシステムと同様に考えられます。
