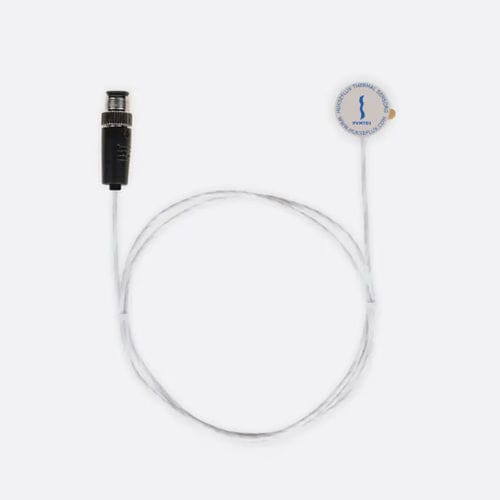

Pt1000温度センサ PVMT01測温抵抗体（RTD）プラチナ抵抗自動接着式
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- Pt1000, 測温抵抗体（RTD）, プラチナ抵抗
- 取り付け
- 自動接着式
- 出力
- 4芯
- 電気接続
- M12コネクタ, 4極
- 保護レベル
- IP67
- 応用
- 表面温度測定用, ソーラーパネル用
- その他の特徴
- コンパクト, ケーブル, 高精度, フラット, フレキシブル
- 温度域
最大: 150 °C
(302 °F)最少: -40 °C
(-40 °F)- プローブ径
最大: 25 mm
(0.9843 in)最少: 25 mm
(0.9843 in)
詳細
PVMT01は、モジュール裏面温度を高精度で測定し、温度依存のモジュール効率を評価・補正するためのセンサーです。
概要
主な特長・利点
設置と使用
仕様 / 技術仕様
概要
- PVモジュールの裏面温度を測定し、性能監視や温度補正に使用するために設計されています。
- 陽極酸化アルミ製の小型ディスクハウジングにPt1000クラスAの白金抵抗温度計を内蔵しています。
- 1 mの薄型柔軟ケーブルと対応コネクタを備えた10個入りパックで供給され、ケーブルはユーザーが延長可能です。
主な特長・利点
- IEC 61724-1 クラスAの監視に適した高精度測定。
- 屋外長期使用に耐える接着剤とディスク材質（IP67準拠）。
- 両面受光モジュールへの影響を最小化する小さなディスク面積とセル間配線が可能な薄型ケーブル。
- 接着部への機械的応力を低減する柔軟で小径のケーブル。
- 取付用アクセサリ（アルコールワイプ、ポリエステルテープ×2、ソーラーボードクリップ×2）を同梱。
設置と使用
- IECの推奨に従い、モジュールの中心付近、セルの中心近くに裏面センサーを取り付けてください。
- 最適な接着のために、付属のIPAワイプで取り付け面を清掃してから固定してください。
- IEC 61724-1 の指針：監視ステーションあたり3個のセンサーを推奨；システム規模に応じてPVシステムあたり最低6個を推奨。
- 典型的な用途：長期PVシステム性能監視、プロスペクティングや研究のためのモジュール温度測定。
仕様 / 技術仕様
- 測定対象：モジュール裏面温度
- 温度センサー：Pt1000 白金抵抗温度計（PRT）、クラスA
- センサー接続：4線式
- センサー筐体：陽極酸化アルミディスク
- ディスク直径：25 × 10⁻³ m（25 mm）
- ディスク厚さ：5.5 × 10⁻³ m（5.5 mm）
- 動作温度範囲（センサーとケーブル）：-40 °C ～ +150 °C
- 動作温度範囲（コネクタ）：-40 °C ～ +80 °C
- 測定精度：± (0.15 + 0.002·T) °C
- 適合規格：IEC 61724-1: 2021、クラスA
- 必要センサー数（IECガイダンス）：監視ステーションあたり3個推奨；システム規模によりPVシステムあたり最低6個
- 防護等級：IP67
- 絶縁抵抗：> 2 GΩ（1 kV、IEC 60060-1準拠）
- 接着材：アクリル粘着シート
- 接着厚さ：0.13 × 10⁻³ m（0.13 mm）
- 総熱伝達係数：> 500 W/(m²·K)（IEC 61724-1の要件）
- ケーブル長（標準）：1 m
- ケーブル延長：ユーザーによる延長可能
- ケーブル径：2.5 × 10⁻³ m（2.5 mm）
- コネクタ種類：4P、オス M12-A；対応対向：4P または 5P メス M12-A
- 梱包／付属品：10個入りパックで供給；各センサーにアルコールワイプ、ポリエステルテープ×2、ソーラーエッジクリップ×2を含む
