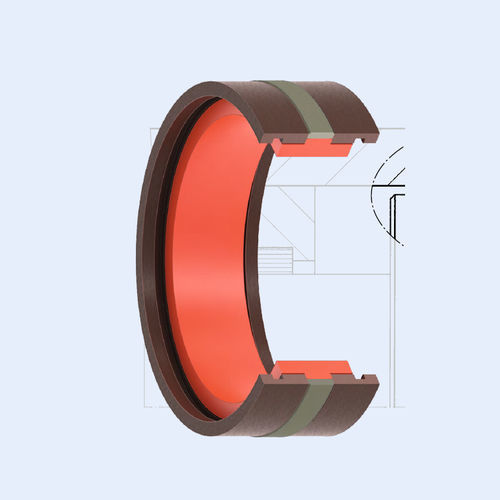

Oリングシール材 GKD series

青銅ポリウレタンPTFE

ハンガースライドリングシールGKD型は、油圧複動形ピストンのシールおよびガイドに使用されます。 複動式油圧シリンダーのピストンをシールし、ガイドするために使用されます。 ピストンをガイドするために使用されます。標準的な形状で、すべての鉱物油に使用可能です。 鉱物油に適しています。 GKDは、4つの部品から構成されています。 PUR製の弾性内輪、耐摩耗性PTFE-ブロンズ製のスライドリング のコンパウンド、そして2つのベアリングリングは、耐圧性の高い POM-PTFE-ブロンズコンパウンドで構成されています。 ハンガーベアリングリングは、シリンダー壁面に接触しており、金属的な接触はありません。 ピストンとシリンダー本体の間には金属的な接触はありません。 とシリンダー本体との間には金属的な接触はありません。 内部の弾性リングがスライドリングにエネルギーを与えて、シリンダー壁に押し付けます。 スライドリングをシリンダー壁に押し付け、シール機能を発揮します。 圧力がゼロのとき圧力がかかると、弾性リングが圧縮され スライドリングに作用する半径方向の力を増加させます。 スライドリングに作用する半径方向の力を増加させ、シール効果を高めます。 スライドリングと同様に、2つのビーズリングが弾性体リングの上に乗っています。 圧力によって弾性体リングが圧縮されると、2つの板状リングは弾性体リングに押し付けられます。 を圧縮することで、2つのビーンズリングとスライドリングをシリンダー壁に押し付け シリンダー壁とのクリアランスがゼロになるようにします。 ベアリング・リングとシリンダー・ウォールとの間のクリアランスがゼロになるようにします。 シール部はその半径方向の変形に追従し、ゼロクリアランスを維持します。 ゼロクリアランスとシート機能を維持します。 シリンダーチューブの表面粗さRt0.1～0.3pmと組み合わせることで、最小限の摩擦を実現。
