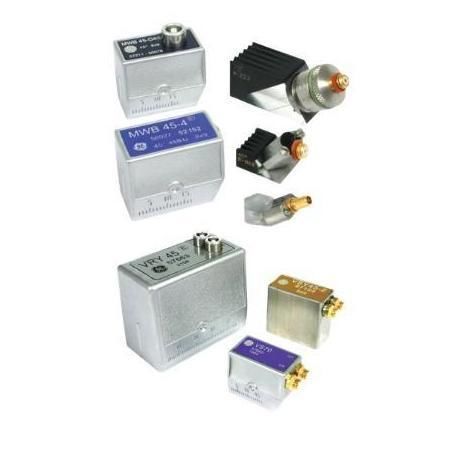

ダブル ヘッド式超音波トランスデューサー

肘用ビーム直接接触式

製品概要
WB/WKシリーズの斜角ビーム超音波トランスデューサは、溶接検査および工業部品の斜角経路を用いたNDTに対応するコンタクト型超音波プローブです。ウェッジ（楔）式のプローブは、指定した検査角で試験部材にせん断波または縦波を導入し、溶接や構造に関連する傾斜欠陥を検出します。

主な特長

• ウェッジ式斜角ビーム設計により、選択した角度でせん断波または縦波を伝播。
• 大形、小形、二重素子（デュアルエレメント）などの構成を用意。
• 一体型ウェッジおよび交換式ウェッジ、クイックチェンジやねじ固定タイプ等をモデルにより選択可能。
• 一般的な角度：35°、38°、45°、60°、70°、77°、80°、90°。
• 周波数オプション：1 MHz、2 MHz、2.25 MHz、4 MHz、5 MHz（モデルにより異なる）。
• コネクタ：Lemo 1、Lemo 00、BNC、Microdot、MMDを選択可能。
• 一部構成では200°C（400°F）までの高温用ウェッジを選択可能。

用途
直進ビームプローブが適さない場合の溶接検査や斜角経路による部品検査に適応。典型的な用途は、配管、タンク、圧力容器、軸、鍛造品、鋳物、橋梁、鉄道車輪・レール、チューブ、ポンプ、バルブハウジング、タービンブレード、シャフト、リムなどの溶接検査です。

製品構成

• ウェッジ導入：一体型または交換型ウェッジで試験体に所定の角度で音を導入。
• 大形構成：一般的な溶接検査、大型物、厚肉断面向け。
• 小形構成：狭いアクセスや小型物、薄肉断面向けのコンパクトプローブ。
• 二重素子オプション：送受分離型で特定の斜角検査に対応。
• ウェッジの種類：交換式、カスタム角度、曲面、クイックチェンジ、ねじ固定、高温対応など（モデルにより異なる）。

仕様
WB/WKシリーズはNDTおよび溶接検査のためのコンタクト斜角超音波検査をサポートします。構成タイプは大形、小形、二重素子。モデルファミリーはWB、WK、SWB、SWK、MWB、MWK、MSW-QC、MSWS、SMSWS、WKD、ADP。周波数や角度のオプションはモデルファミリーおよび材料参照により異なります。

モデルオプション

• 大形斜角ビーム — 典型用途：一般的な溶接検査、大型物、厚肉断面、配管、タンク、圧力容器；周波数：主に1 MHz、2 MHz；角度：モデルにより35°–90°；ウェッジ：一体型または交換型。
• 小形斜角ビーム — 典型用途：小型物や薄肉断面の溶接検査、チューブ、配管、容器、ポンプ、バルブハウジング、タービンブレード、シャフト、リム；周波数：2 MHz、4 MHz、5 MHz；コンパクトボディに一体または交換ウェッジ。
• 二重素子斜角ビーム — 典型用途：送受分離が必要な検査；周波数：2 MHz、2.25 MHz、4 MHz、5 MHz；構造：送受分離素子と斜角ウェッジ構成。

導入に関する注意
溶接形状、必要な検査角、周波数、ウェッジ種別、アクセス空間に応じてプローブを選定してください。本トランスデューサは互換性のある超音波探傷器、適切なカップラントおよび正しいウェッジ構成を必要とします。カスタム構成は要望に応じて対応可能です。

技術仕様

• 製品種別：斜角ビーム超音波トランスデューサ
• 検査方法：コンタクト式斜角超音波検査
• 適用分野：NDT、溶接検査、欠陥検出
• 構成タイプ：大形、小形、二重素子
• モデルファミリー：WB, WK, SWB, SWK, MWB, MWK, MSW-QC, MSWS, SMSWS, WKD, ADP
• 周波数オプション：1 MHz; 2 MHz; 2.25 MHz; 4 MHz; 5 MHz
• 角度オプション：35°; 38°; 45°; 60°; 70°; 77°; 80°; 90°
• ウェッジオプション：一体、交換式、クイックチェンジ、ねじ固定、カスタム、高温対応
• コネクタオプション：Lemo 1, Lemo 00, BNC, Microdot, MMD
• 高温対応：一部構成で最大200°C / 400°F
