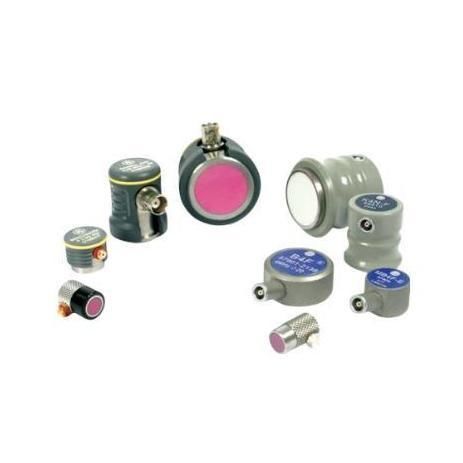

プレート式超音波トランスデューサー

ビーム接触式直接接触式

製品概要
耐摩耗直進ビーム接触トランスデューサシリーズは、単純な形状の金属部品を手動で接触検査するための超音波NDTプローブ群です。適合する欠陥検出装置のフロントエンド部品として使用され、手動検査には適切なカップリング材が必要です。

主な特長

• 超音波NDT検査向けの直進ビーム接触トランスデューサ構造。
• 金属表面との直接接触に対応する永久耐摩耗性の摩耗板を採用。
• 板材、鍛造品、ビレット、鋳物、棒材向けの汎用モデル。
• 配管・チューブ・狭隘領域向けの小径オプション。
• 狭い箇所のアクセスに対応するFingertip（Type F）バリアント。
• コネクタオプション：Lemo 00、Microdot、BNC、LEMO‑1（機種により異なる）。
• モデルファミリにより側面取付・上面取付のコネクタバージョンあり。
• カスタム構成および付属品は別途対応可能。

用途
このトランスデューサシリーズは、直接接触型プローブが必要な金属部品の手動超音波NDT検査に適しています。典型的な検査対象は、板材、大型鍛造物、ビレット、鋳物、配管、チューブ、タンク、棒材などです。層状欠陥（ラミネーション／デラミネーション）や接着不良試験、厚板の検査、貫通が困難な材料の検査にも対応します。狭所用のFingertipモデルは、アクセスが制限される箇所の検査に有用です。

製品構成

• 耐摩耗接触面：直接接触検査用の永久耐摩耗性摩耗板を使用。
• 接触検査設計：手動検査用途のハンドヘルドプローブ形状で、適切なカップリング剤と併用します。
• Fingertipオプション：狭所アクセス用のType F構成が利用可能。
• コネクタオプション：機種・ケーブル選択によりLemo 00、Microdot、BNC、LEMO‑1を選択可能。

仕様（表）
項目 — 仕様
製品タイプ — 耐摩耗直進ビーム接触トランスデューサ
検査方法 — 接触式超音波検査
適用分野 — NDTおよび欠陥検出
接触面 — 永久耐摩耗性摩耗板
モデルファミリ — K..G、K..N、K..K、G..N、G..KB、G..K、B..F、MB..F、RHP‑CR、RHP‑CS、Type F
素子径オプション — 5 mm、6 mm、10 mm、13 mm、19 mm、20 mm、24 mm、25 mm（機種により異なる）
周波数オプション — 0.5 MHz、1 MHz、2 MHz、2.25 MHz、3.5 MHz、4 MHz、5 MHz、10 MHz（機種により異なる）
コネクタオプション — Lemo 00、Microdot、BNC、LEMO‑1（構成により異なる）
付属品 — プローブケーブルおよびコネクタケーブル（機種依存）
カスタム構成 — 要望に応じて対応可能

モデルオプション（表）
モデルファミリ — 周波数オプション — 素子サイズ — コネクタ／付属品メモ
K..G / G..N — 1 MHz、2 MHz、4 MHz — 24 mm — プローブケーブル MPKL2
K..N / G..KB — 1 MHz、2 MHz、4 MHz、5 MHz — 10 mm — プローブケーブル MPKL2
K..K / G..K — 5 MHz、10 MHz — 5 mm — Microdotコネクタ; プローブケーブル MPKM2
B..F — 1 MHz、2 MHz、4 MHz、5 MHz — 20 mm — プローブケーブル MPKL2
MB..F — 2 MHz、4 MHz、5 MHz、10 MHz — 10 mm — プローブケーブル MPKL2
RHP‑CR / RHP‑CS — 0.5 MHz、1.0 MHz、2.25 MHz、3.5 MHz、5.0 MHz、10.0 MHz — 13 mm、19 mm、25 mm — BNCまたはLEMO‑1ケーブルオプション
Type F — 2.25 MHz、3.5 MHz、5.0 MHz、10.0 MHz — 6 mm、10 mm、13 mm — 狭所アクセス用Fingertipボディ

統合に関する注意
検査対象材、アクセススペース、必要周波数、素子径、コネクタ種類、プローブ形状に基づきトランスデューサを選定してください。本シリーズは互換性のある超音波検査機器と、手動接触検査に適したカップリング材を必要とします。

技術仕様

• 製品タイプ: 耐摩耗直進ビーム接触トランスデューサ
• 検査方法: 接触式超音波検査
• 適用分野: NDTおよび欠陥検出
• 接触面: 永久耐摩耗性摩耗板
• モデルファミリ: K..G、K..N、K..K、G..N、G..KB、G..K、B..F、MB..F、RHP‑CR、RHP‑CS、Type F
• 素子径オプション: 5 mm; 6 mm; 10 mm; 13 mm; 19 mm; 20 mm; 24 mm; 25 mm（機種依存）
• 周波数オプション: 0.5 MHz; 1 MHz; 2 MHz; 2.25 MHz; 3.5 MHz; 4 MHz; 5 MHz; 10 MHz（機種依存）
• コネクタオプション: Lemo 00; Microdot; BNC; LEMO‑1（機種依存）
• 付属品: プローブケーブル（例: MPKL2, MPKM2）および構成に応じたコネクタケーブル
• 狭所アクセス用Fingertip（Type F）バリアントあり
• カスタム構成は要望に応じて対応可能
