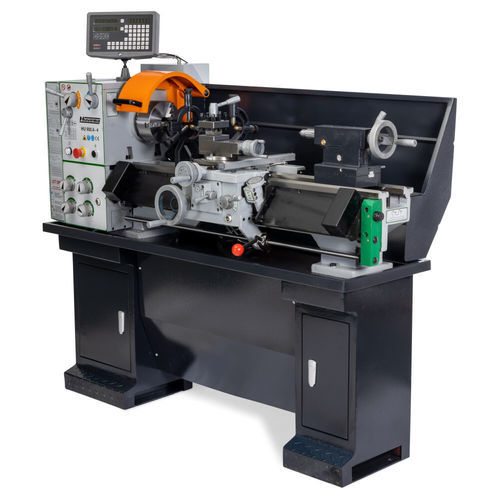

普通型旋盤 HU 900 A-4 DRO横型カムロックD1-4
お気に入りに追加する
商品比較に追加する
特徴
- 制御タイプ
- 普通型
- 主軸の向き
- 横型
- スピンドル
- カムロックD1-4
- 直径
178 mm, 300 mm, 430 mm
(7.01 in, 11.81 in, 16.93 in)- 回転速度
最少: 60 rpm
(376.991 rad.min-1)最大: 2,000 rpm
(12,566.371 rad.min-1)- 貫通穴のサイズ
38 mm
(1 in)- 定格出力
1.1 kW
(1.5 hp)- 全長
1,600 mm
(63 in)- 全幅
730 mm
(29 in)- 全高
1,160 mm
(46 in)- 重量
450 kg
(992 lb)
詳細
説明
業務用およびホビー向けの汎用旋盤です。ベッドおよび歯車は焼入れ研削済みで、油浴潤滑されています。縦送りと横送りの同時入切を防止する安全装置、非常停止、サーマルカットを備えています。3爪および4爪チャック、固定および移動センタ、センタ、歯車セット、チャックプレート、工具ホルダを付属。正逆回転対応。
特長
付属品
技術仕様
業務用およびホビー向けの汎用旋盤です。ベッドおよび歯車は焼入れ研削済みで、油浴潤滑されています。縦送りと横送りの同時入切を防止する安全装置、非常停止、サーマルカットを備えています。3爪および4爪チャック、固定および移動センタ、センタ、歯車セット、チャックプレート、工具ホルダを付属。正逆回転対応。
特長
- デジタル表示
- 取り外し可能なサドル
- ガイドウェイ調整可能
- 固定および可動センタ
- 3爪チャック 160 mm
- 4爪チャック 200 mm
- 工具ホルダー（4面）
- ベース付属
- 非常停止およびサーマルカット
- 歯車の油浴潤滑
- ベッドと歯車は焼入れ・研削済み
- 縦送りと横送りの同時入切防止
- 正逆回転可能
- オプション：クイックチェンジツールポスト（品番 20121006）
付属品
- 3爪チャック（160 mm）
- 4爪チャック（200 mm）
- 固定センタ
- 可動センタ
- 2個のセンタ
- 歯車セット
- チャックプレート
- 工具ホルダー
- ベース
技術仕様
- ベッド上の旋削径：300 mm
- 芯間距離：910 mm
- 主軸貫通穴：38 mm
- モーター出力：1.1 kW
- 電圧：400 V
- 送り台上の旋削径：178 mm
- 芯高：150 mm
- 重量：450 kg
- 床板開口での旋削径：430 mm
- ベッド幅：180 mm
- メートルねじ切り：0.4 - 7 mm
- 回転速度範囲：60 - 2000 rpm
- 主軸ネジ：D1-4 / CAMLOCK
- 段数：18
- 定盤突き出し量（ピンオール）：100 mm
- ピンオールテーパー：MT3
- ピンオール径：32 mm
- 主軸テーパー：MT5
- 横送り支持移動量：160 mm
- トップスライド作動量：76 mm
- インチねじ切り：4 - 56 TPI
- 長手送り：0.052 - 1.392 mm/rev
- 横送り範囲：0.014 - 0.38 mm/rev
- 機械寸法（L x W x H）：1600 x 730 x 1160 mm
- 梱包寸法：1600 x 740 x 1400 mm
