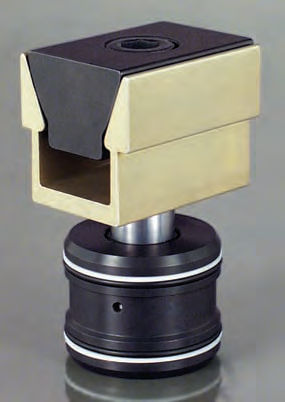

油圧クランプ 1100 series

これらのクランプは、Mitee-Bite® 製品 Uniforce® クランプと Hytec のカートリッジプルシリンダーを組み合わせたものです。最もポピュラーな5種類のUniforceクランプにそれぞれ2本のプルシリンダーを供給します。 1つは、5,000 psiの油圧でクランプの定格力を達成するのに必要な力を発生します。もう一方は、わずか2,500 psiでクランプの最大定格に動力を供給します。これにより、低圧システムでこれらのクランプを効率的に使用することができますが、クランプ/シリンダーアセンブリの最大定格圧力を超えることはありません。 プルシリンダーは、フィクスチャー・ビルダーが提供するキャビティにカートリッジ・マウントするように設計されています。必要な空洞は、適切にバリ取りされた圧力ポートが交差する円筒形の穴であり、流体接続を提供します。可能であれば、ピストンの背面に挿入されるピンが提供されます。 これらのピンは、調整時にシリンダーが回転しないように、サブプレートに開けられた穴でガイドすることができます。 調整する。ブリーザー穴は必ず設けるべきで、適切な場合はピン穴と組み合わせてもよい。 外部ストップは、ワークが所定の位置にない状態でクランプを作動させた場合、クランプのオーバートラベルを防止します。 - 最小限のスペース - 反復運動による怪我を軽減 - シリンダーは追加の固定スペースを必要としない - ロッドワイパーが汚染物質を排除 - メッキとPower-Tech™プロセスで耐腐食性 - 単動、スプリングリターン Mitee-BiteおよびUniforceはMitee-Bite Products Companyの登録商標です。 の登録商標です。
