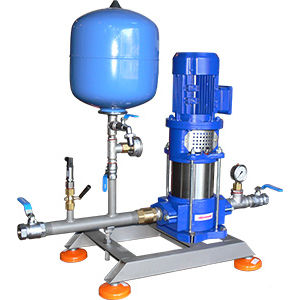

水ポンプユニット ZHI, ZHJ series

自吸式遠心据え置き型

一般 ZHIおよびZHJセットは、単一のOPAおよびOPBポンプに基づいており、逆止弁、油圧アキュムレータ、および制御システムが装備されています。 設定される構成は、使用目的とアプリケーションによって異なります。 いくつかのポンプの並列システムとして構築された単一のポンプセットは、水をポンピングし、供給されたパイプラインのパラメータに起因する水圧を上昇させ、水圧を補償するために設計されています。 主な用途： 小規模給水ネットワーク、 屋内消火栓/スタンドパイプシステム、 灌漑システム（園芸および農業用）、 産業用給水および処理システム（冷却システム、洗浄システムなど）。 設計 ZHIとZHJは単一のポンプセットです。 ポンプは支持構造上に設置され、遮断弁および逆止弁、制御（LCA圧力スイッチまたは圧力トランスデューサ）、制御システム、および油圧アキュムレータを備えています。 ポンプユニット ZHIおよびZHJは、OPAおよびOPB（アップグレードされたOPA）ポンプユニットを備えています。 支持構造 構造は鋼部から溶接される。 これは、20mmの範囲の高さ調整とレベリングシステムを備えた振動ダンパーに載っています。 支持構造は、ディップ亜鉛コーティングを施した構造炭素鋼またはオーステナイト鋼で任意で作ることができます。 継手 ポンプには逆止弁があります。 ZHI.2〜ZHI.3およびZHJ.0〜ZHJ.3セットは、送達および吸引/供給端にカットオフボールバルブを備えています。 また、搬送パイプまたは油圧アキュムレータ（ZBW.5：200リットル容量、またはZBOタンク）に取り付けられた圧力計を備えています。
