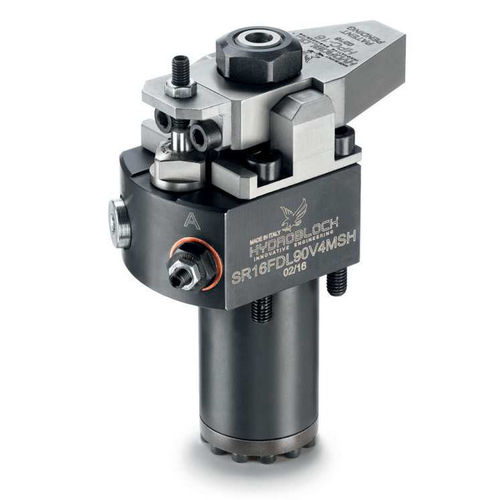

油圧式締め具 HPC

HYDROBLOCKは、SR COMPENSATION SYSTEMシリーズのすべてのシリンダーに搭載されている独自の補正システムと組み合わせて使用するために、HPC-HARD PRISMATIC CLAMPタイプの新しいプリズム式クランプアームガイドシステムをお客様に提供します。補正システムが保証する高い角度精度により、クランプアームは、シリンダー本体に取り付けられたプリズムガイドシステムの精密な面によって完全にガイドされます。 クランピングアームに作用するラジアル力を吸収するリニアガイド。クランピングアームとピストンロッドの構成は最小限の曲げで済むため、加工時にクランプされたワークにかかる張力を大幅に低減することができます。これにより、狭い公差内での圧倒的な製造品質を実現しています。 トルクを吸収するプリズムガイドピストンロッドに取り付けられたクランプアームは、ラジアル方向のスラストを受けても完璧なアライメントを維持し、スイングトルクをピストンロッドの内部ガイドシステムに伝えないようになっている。これにより、過大なトルクによるロッドの損傷を防ぎ、ワークに作用する不要な力や振動を排除することができます。 クランピングアームのシリンダーボディへの取り付け：クランピングアームのロッドへの誤った取り付けを排除します。正しい取り付けが自動的に保証されます。追加のアライメントはもはや必要なく、溝も必要ありません。 シリンダのスイングシステムの保護。取り付け時に内部のスイングシステムが損傷することはありません。クランピングアームのねじ式ナットを締める際、プリズムガイドが締め付けトルクのスイングシステムへの不必要な伝達を防ぎます。
