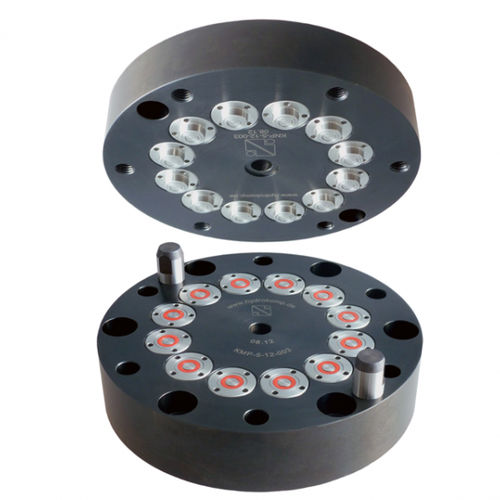

連結器システム 100-4

マルチカップリング・システムは工作機械で主に使用され、治具パレットとローディング・アンローディング・ステーション、または加工ステーション間のメディア伝送のインターフェースとして機能します。ハンドリング技術、ロボット工学、金型構造など、他の工学分野でも応用が成功している。 カップリングシステムの設計は、内蔵されたカップリングエレメントに基づいています。これらは、非常にコンパクトで機能的な方法で、共通のプレートに統合されています。当社は、標準化されたサブアセンブリを提供するか、またはお客様固有のカップリングシステムを設計・製造します。 特別な特徴 異なるカップリングエレメントの組み合わせが可能 ロータリーカップリングとの組み合わせが可能 追加機能の統合が可能 減圧または加圧カップリング 4種類の呼び径 液体、気体、真空の移送 機能 媒体の移送に必要なカップリングエレメントは、共通のベースプレートに組み込まれています。カップリング機構プレートは操作・加工ステーションに、カップリングニップルプレートは固定パレットに取り付けられます。設計によっては、様々な追加機能をカップリングプレートに組み込むことができます。 カップリング機構プレートに組み込まれたバネ式ブラストノズルは、例えば、カップリング状態でのエア噴射をワークピースのシステム監視のために通過させることができるように設計することができます。装置パレットのクランプとそれに伴うカップリング力の吸収を避けるため、カップリングシステムは、操作ステーションに高価なクランプ要素を追加する必要がないセルフロックシステムを装備することができます。
