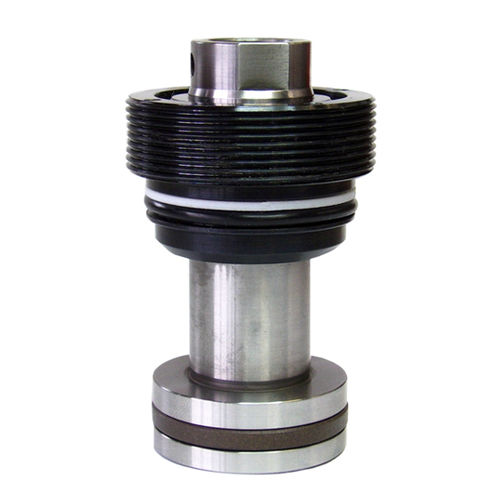

締め付け用ブッシュ 200-4

ねじ式金属製オイル用

ビルトインピストン、ねじブッシング付き ビルトインピストンは、ピストンとネジ付きブッシングで構成され、すべてのシールが含まれています。 ビルトインピストンはサブアッセンブリで、ハウジング本体に直接組み込む必要があります。ハウジング本体はシリンダーハウジングの特徴を持っています。この設計の利点は、クランプシリンダーまたは操作シリンダーの必要スペースが最小限に抑えられることです。 ねじブッシングには、金属製ワイパーとソフトワイパーが標準装備されています。作動油はドリル加工された溝を通って供給される。 特別な特徴 省スペース設置オプション ハウジング本体への直接取り付け ソフトワイパーとメタルワイパーを標準装備 ドリルチャンネルによるオイル供給 標準ピストンおよび特殊設計が可能 作動条件 内蔵ピストンは油圧式複動式です。これにより、引き込み力と引き抜き力を発生させることができます。温度条件に応じて適切なシールを使用してください。製造寸法、表面および寸法の公差は、ハイドロコンプの図面に従ってください。 ネジ付きブッシングを締め付けた後、付属のネジ付きピンで固定する必要があります。そのためには、ブッシングのねじ穴に小さなねじをはめ込み、そこにねじピンをねじ込む必要があります。 作動圧力：pmax.500 bar 作動方式：複動式 ピストンØ： 16、20、25、32、40、50、63、80、100 mm ストローク 16、20、25、30、32、40、50、63、80、100、160 mm スラスト力： 100 barで2 kNから500 barで392 kNまで オイル供給：ドリルチャンネル
