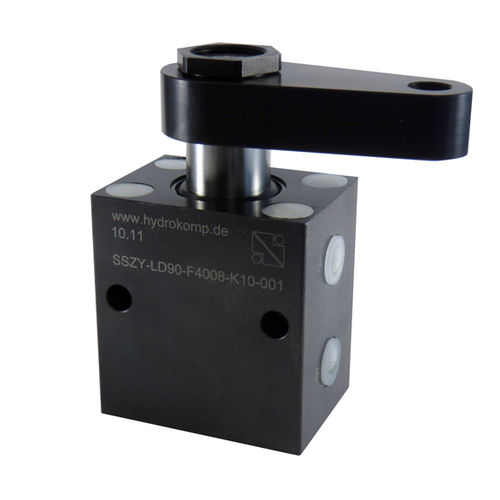

油圧式クランプ装置 240-40

加工用部品スイング複動式

スイングクランプ、ブロックハウジング付き(F) スイングクランプシリンダーはワークのクランプポイントを解放します。これにより、ワークの交換が容易になります。この油圧スイングクランプシリンダは複動牽引シリンダとして作動し、ストロークの一部はピストンの回転に使用されます。スイング角0°のモデルは、トラクションシリンダとして垂直方向にのみ作動します。長寿命を保証するため、シリンダにはメタルワイパーが標準装備されています。 作動油供給用に、シリンダはドリルチャンネル用のOリング付きねじポートおよびマニホールド接続を装備しています。様々な標準スイング角度で、右回転または左回転モデルを選択できます。内蔵の過負荷保護機能により、回転の妨げやクランプアームの不適切な組み立てによる損傷からスイング機構を保護します。 許容流量を超える危険性がある場合は、オイル供給ラインにスロットルチェックバルブを挿入する必要があります。ピストンロッドへのトルク伝達を防止し、ボールガイドの損傷を避けるため、カウンターナットを締めたり緩めたりする際は、クランピングアームをカウンターホールドしてください。 スイング角0°、30°、45°、60°、90°のモデルがあります。許容作動圧力はクランプアームの長さにより異なります。その他のスイングアングルのモデルも特別設計で供給可能です。標準クランプアーム以外に、特殊クランプアームの組み立ても可能です。最大使用圧力500 barは、各クランプアームの長さには適用されません。許容作動圧力の詳細はデータシートの図をご参照ください。 特殊機能 金属ワイパーの保護 過負荷保護機能
