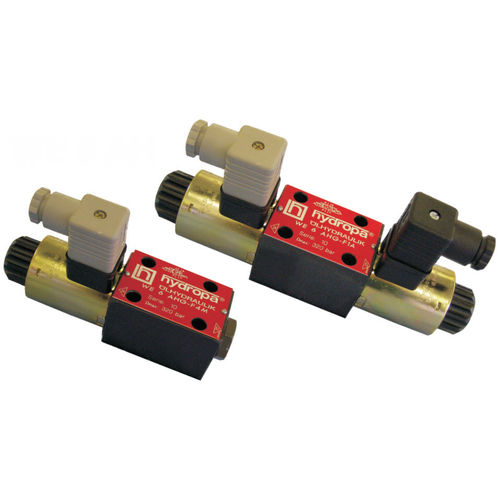

スプール油圧方向制御弁 WE6AH

手動ソレノイド操作

私達は6ああ方向制御弁主に成っている バルブ本体の(1)の集中する2の制御スプール(5) ばね(4)および1-2の作動のソレノイド(2+ 適用によって3)。 三位方向制御弁はと合う 2つのソレノイドおよび2ばね。 二段式方向 制御弁にどちらかの1つのソレノイドおよび1のリターンがある ばねか2つのソレノイドおよび止め金アセンブリ。 制御スプール(5)は最初の位置からに移る ソレノイド(2 +を用いて必須の終わり位置 3).Thisは必須の流れの方向、PにAまたはB.を可能にする。 ソレノイドのエネルギーを減らすことによってスプールはに戻る 中心かオフセット位置。 操作のソレノイドはDCのソレノイドである。 AC供給のため ソレノイドはある整流器を与えられる、 直接コネクターに統合される(6+7)または内部 コイル。 コネクターは90°によって回すことができる。 ナット(8)をゆるめることによってソレノイドは回すことができる 360°またはのシールによって干渉しないで取り替えられて 弁。 機能不全か電源異常の場合には、のスプール 弁は手動手数料(9)によって移すことができる。 バルブ本体の基本的な表面処理は(1)ある 隣酸塩はソレノイド塗り、(2つ+ 3)は亜鉛である 上塗を施してある。
