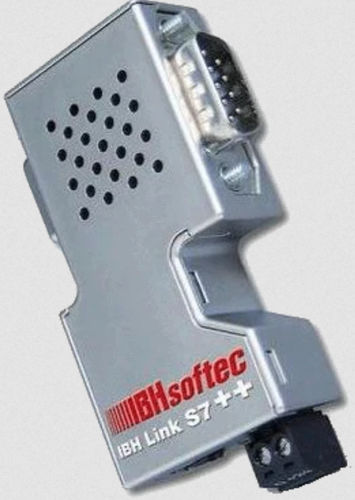

通信ゲートウェイ S7++

産業用TCPイーサネット

製品説明
SiemensのPLCをPCとEthernet経由で接続する場合、通常はCP/通信プロセッサを使用します。IBHsoftecの代替ソリューションがIBH Link S7++です。本製品は、プログラミング、ドライブ設定、PCとSiemens PLC間の通信、PLC間通信、FDTアプリケーション向けのEthernet‑PROFIBUSゲートウェイです。IBH Link S7++はハブやスイッチ経由、またはクロスケーブルでPCのネットワークインタフェースに直接接続できます。使用プロトコルは標準のTCP/IPのため、VPNやルーター経由での制御が可能です。オンライン機能はProfibus DP（最大12 Mbit/s）やPPI/MPI経由で利用できます。IBH Link S7++を使用することで、SiemensのCPやSimatic Netソフトウェアは不要になります。

機能

• ウェブブラウザ経由のPROFIBUSノード診断
• 非周期サービス（DPV1）用のMaster Class 2
• ウェブブラウザによる設定
• NetProによる設定
• Windows 8 64ビット対応
• Windows 10 64ビット対応
• Windows 11 64ビット対応
• STEP7 64ビット対応
• 時刻同期
• PROFIBUS診断
• スレーブ診断
• DPV1によるスレーブパラメータ設定
• データセットルーティング
• ドライブの設定
• TIA Portalへの統合
• DHCP
• RFC1006によるS7ルーティング
• RFC1006によるFetch/Write
• PLC間通信
• 他のPLC、Windows、Linuxとのプロセスデータアクセス
• STARTER、S7‑PCT、PDM、LifeList対応
• TCIによるフィールド機器の設定・診断
• パネル設定
• 新機能：TRsystems notion.S Comfort Panels（TP1500/TP1900/TP2200）接続
• SINEC L2経由でのSIMATIC S5オンライン
• 最大16台の同時PC接続
• 最大32の同時MPI/DP接続
• バスプロファイルの自動検出
• PGコネクタ
• オートネゴシエーション対応RJ45
• 診断用LED
• MPI/DPインタフェースからの電源供給
• 外部24V電源

ソフトウェア、ドライバ、API
SIMATIC MicroWin、STEP7、WinCC、ProTool、S7 for Windows用のドライバはIBH Link S7++に同梱されています。IBH OPC Serverを使用して、IBH Link S7++経由でPLCと可視化を接続できます。IBHNetドライバにより、Visual BasicやDelphiなど標準プログラミング言語から変数へ直接アクセス可能です。HMIアプリケーション向けのAPIが含まれています。Windows用にはVisual Basic、Visual C、Visual C++、VB.net、Visual C#、Delphi、Excelのサンプルコードが提供され、Linux用のサンプルも含まれます。

技術仕様

• 型式：IBH Link S7++
• 製品番号：20266
• インタフェース：Ethernet、PROFIBUS DP、MPI / PPI
• PROFIBUS DP速度：最大 12 Mbit/s
• 並列接続数：PC接続 最大16；MPI/DP接続 最大32
• 対応プロトコル：TCP/IP、RFC1006（S7ルーティング、Fetch/Write）、ISO on TCP
• 設定方法：ウェブブラウザおよびNetPro
• 対応OS：Windows 8/10/11 64ビット、STEP7 64ビット、Linux（サンプルあり）
• 診断機能：ウェブブラウザでのPROFIBUSノード診断、PROFIBUS診断、スレーブ診断、診断用LED
• コネクタ：PGコネクタ、オートネゴシエーション対応RJ45
• 電源：MPI/DPインタフェースから供給可能；未接続時は外部24V電源
• 追加機能：時刻同期、データセットルーティング、ドライブ設定、TIA Portal統合、STARTER/S7‑PCT/PDM/LifeList対応、TCIによる設定・診断
