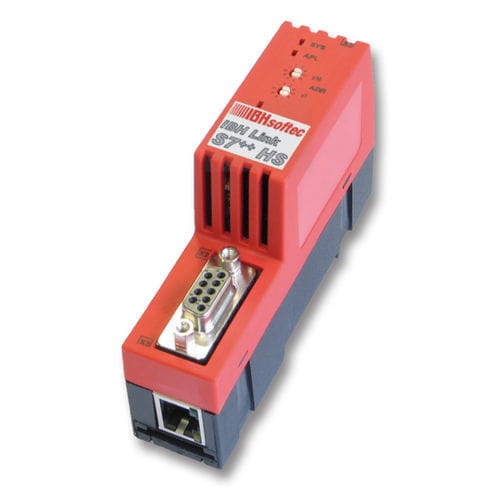

通信ゲートウェイ S7++ HS

産業用TCPイーサネット

説明
IBH Link S7++ HSはDINレール取り付け型のEthernet–PROFIBUS–PPI/MPIゲートウェイで、PCやエンジニアリングステーションをSiemens製PLCに接続します。SiemensのCPモジュールの代替となり、プログラミング、ドライブ設定、PLC間通信、FDT/HMI用途でSimatic Netを必須としません。接続はスイッチ/ハブ経由またはPCへ直接クロス接続で行え、標準TCP/IPによりルーターやVPN、インターネット経由のリモートアクセスをサポートします。

機能

• PROFIBUS DP 最大12 Mbit/s
• Master Class 2 (DPV1) による非同期サービス対応
• WebブラウザおよびNetProによる構成
• PG/PCコネクタ、RJ45（10/100）自動ネゴシエーション、DHCP対応
• 診断LEDおよびWebブラウザからのPROFIBUS/スレーブ診断
• 時刻同期および自動バスプロファイル検出
• S7‑Routing、RFC1006経由のFetch/Write（ISO on TCP）対応
• 同時接続：PC最大16接続、MPI/DP最大32接続
• MPI/DPからの給電または外部24V給電、24Vプラグ内蔵
• DINレール取り付け対応、IBH Link S7++とのソフト互換性

ソフトウェアと統合
SIMATIC MicroWin、STEP7、WinCC、ProTool、S7 for Windows用ドライバが付属します。TIA Portal統合に対応し、IBH OPC Serverと連携可能です。IBHNet APIによりVisual Basic、C/C++、VB.NET、C#、Delphi、Java、Excelなどの高級言語から直接変数アクセスが可能で、WindowsおよびLinux向けのサンプルも含まれます。

技術仕様

• モデル: IBH Link S7++ HS
• 製品番号: 20268
• ゲートウェイ種別: Ethernet – PROFIBUS – PPI/MPI
• Profibus DP速度: 最大12 Mbit/s
• 並列接続: PC最大16接続、MPI/DP最大32接続
• プロトコル: TCP/IP、S7‑Routing (RFC1006)、Fetch/Write (RFC1006)、ISO on TCP
• 構成: Webブラウザ、NetPro; TIA Portal統合
• HMI/API: IBHNet APIとサンプルコード; HMIはISO on TCP経由
• ネットワーク: RJ45 10/100 自動ネゴシエーション、DHCP (IPv6対応)
• 電源: MPI/DPまたは外部24V
• 取付: DINレール
• インターフェース: PGコネクタ、診断LED
• 同梱物: WindowsおよびLinux用ドライバとサンプル
