スプレー消毒ユニット IDA

霧タイプ車両用畜舎用

製品概要

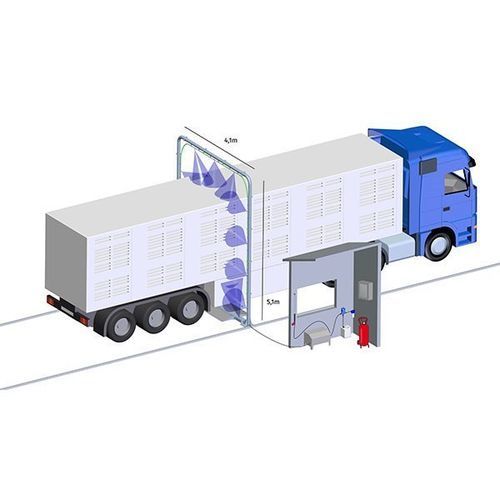

IDAは、畜産場や飼育農場向けに設計された車両の消毒・洗浄用モジュール式システムです。病気やウイルスの拡散を防ぐためのポンプ、投与/濾過、接続、車輪/シャーシ消毒、消毒アーチ、プラットフォームの各モジュールを組み合わせた構成です。ボルト接合による組立で、特殊工具は不要です。

主な特長

• ポンプ、投与/濾過キット、接続キット、車輪/シャーシ消毒キット、消毒アーチ、プラットフォームを含むモジュール式システム。
• 用途：畜産場における車両・シャーシの消毒および洗浄。
• 自動/手動運転に対応：フォトセル、制御弁・安全弁、圧力計、表示灯を装備。
• 材質：亜鉛メッキ鋼フレームおよび露出配管はAISI 304ステンレス鋼。

IDAモジュール式システムに含まれるモジュール

• ポンプモジュールキット：ZX.9900
• 消毒剤濾過・投与キット：ZX.9922
• 接続キット：ZX.9902
• 車輪・フレーム消毒キット：ZX.9907およびZX.9903
• 消毒アーチキット：ZX.9908およびZX.9904
• プラットフォームキット：ZX.9911
• 梱包箱：SCQ.0002

キット構成（例：ZX.9999）
キット構成は、完全なソリューションを構成するモジュールおよびサブキットを示します。以下のモジュール説明に対応する数量が記載されています。

ZX.9900（ポンプモジュール）
作動圧力100 bar、流量21 l/min。亜鉛メッキ鋼フレーム、ステンレス製カバー。内容：

• 電動機 3x400V - 1450 rpm
• カムシャフトポンプ HP 150 bar、21 l/min、セラミックピストン3本、真鍮ヘッド
• 制御弁および安全弁
• 圧力計
• 自動運転用フォトセル
• 作動時点滅表示灯
• 防凍キット付ON-OFF手動操作装置

数量：1

ZX.9902（接続キット）
ポンプユニットとアーチを接続するキット：AISI 304ステンレス鋼管 ø14x1.5 mm×4本（各3 m）、入口/出口継手、耐振動ブラケット12個、接続用フレキシブルホース。
数量：1

ZX.9907（金属フレームキット）
金属フレーム：71 cmの亜鉛メッキ鋼ベースフレーム5個をボルトで連結、110 cmの亜鉛メッキステンレス製ストラット2本を含む。
数量：1

ZX.9903（配管キット）
配管キット：フレキシブルホース6本、霧噴射ノズル16個、カップリング類。
数量：1

ZX.9908（金属構造キット）
金属構造：110 cmの亜鉛メッキ鋼柱6本、110 cmの亜鉛メッキ鋼梁3本、ボルト接合。
数量：1

ZX.9904（配管キット）
配管キット：フレキシブルホース10本、霧噴射ノズル7個、カップリング類。
数量：1

ZX.9911（プラットフォームキット）
車輪消毒フレームにボルトで取り付け可能な亜鉛メッキ鋼製プラットフォーム4枚で構成。
数量：1

オプション装備

• 8.2002S — 内部エポキシ塗装の二重寿命ネブライザー。装備：スプレーガン（内部部品 Viton® + ステンレス）、600 mm ステンレスランス＋真鍮ファンノズル、圧力計、安全弁、ボールバルブ、10 m Rilsan スパイラルホース（ねじれ防止接続）。最大圧力 8 bar。
• ZX.9905 — 20 m 高圧ホース、1200 mm ホース（ガン及び遮断弁付）を備えたポンプユニットキット。洗浄フェーズは消毒フェーズと併用不可。
• CDR.2023-25 — Idro Safe 25 L：医療外科グレードの消毒・抗菌剤。
• ZX.2350-10 — BKD®-Purple 10 L：消毒剤濃縮液。

マルチメディア
製品ページにはシステムのデモ動画が参照されています。

技術仕様

• 製品名（商品名）：IDA
• タイプ：モジュール式車両消毒・洗浄システム
• 主な用途：畜産場向けの車両およびシャーシの消毒・洗浄
• ポンプモジュール（ZX.9900）：作動圧力100 bar、流量21 l/min
• ポンプモーター：電動機 3x400V - 1450 rpm
• ポンプ：カムシャフトポンプ、セラミックピストン3本、真鍮ヘッド（モジュールにHP 150 bar、21 l/minと記載）
• 材質：亜鉛メッキ鋼フレーム、ステンレスカバー、AISI 304配管
• 自動化機能：フォトセル、制御・安全弁、圧力計、表示灯
• 組立：ボルト接合のモジュール式フレームおよび梁；特殊工具不要
• 同梱キット：ZX.9922、ZX.9902、ZX.9907/ZX.9903、ZX.9908/ZX.9904、ZX.9911、SCQ.0002
