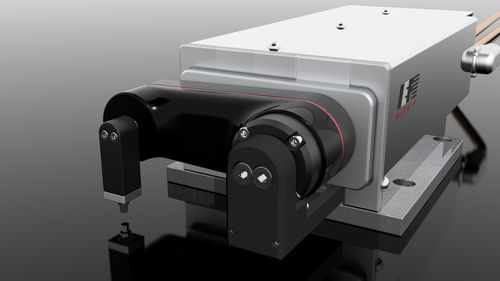

ピックアンドプレース タイプマテリアルハンドリングモジュール miniSPIN series

コンパクト

miniSPINシリーズにより、非常にダイナミックな特性を持つコンパクトなハンドリングユニットが開発された。このコンセプトは、重量20グラムから最大100グラムまでの小さな部品を位置決めするために設計されました。100グラムまで。典型的なピック＆プレース操作は、約0.5秒という非常に短いサイクルタイムで実現できます。 miniSPINシリーズは、シングルステーションとしても、リニアユニットと組み合わせても使用できます。直接駆動するリニア軸ユーロラインとの組み合わせにより、製品パレットのハンドリングなど、非常にダイナミックなハンドリングシステムを実現できます。 miniSPINシリーズの最適な使用を可能にするため、標準レバー長87mmまたは151.5mmを用意しています。 特徴 レバーの長さを選択可能（87mmと151.5mm） 2x 180°のサイクルタイム：20 gで240 ms 様々なクイルに対応する標準インターフェース お客様のサーボモーターの取り付けに対応 アクチュエータは独立したマルチターンアクチュエータとしてプログラム可能 モジュラーデザイン（メンテナンスが容易） オプションでシングルまたはデュアルチャンネルのエアーまたは真空供給が可能 エアホースの移動がない 軽量 応用例 正味重量20gまでの部品の高速ハンドリング： 時計、医療・製薬分野、精密工学、マイクロアセンブリ エンジニアリングチェック接触部品、ビジョンシステム（オーバーヘッド） 部品を水平から垂直に配置 最大100 gまでの部品のハンドリング（ご要望に応じます
