熱コイル

製品概要

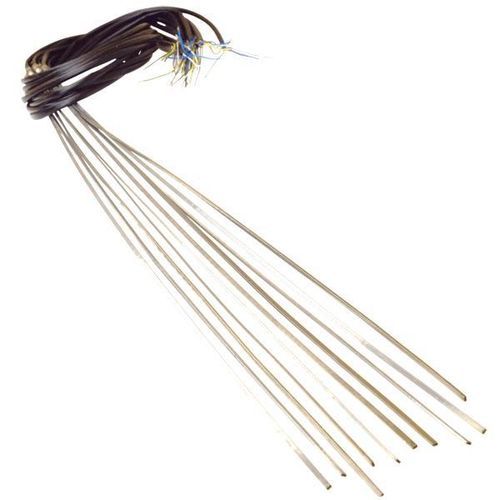

ストレートコイルヒーターは小径の金属パイプ加熱用に開発されています。IHPのストレートコイルヒーターはAISI321ステンレス製で、パイプ径やプロセス要件に合わせて選べる複数の出力クラスを用意しています。内部に熱電対を設けることで温度制御が正確になり、寿命が延びます。

制御と使用
ヒーターはIHPのPID制御盤と組み合わせて、正確な加熱、ランプ機能、最大温度の調整、ランプと設定点を伴うプログラムステップを備えた完全な加熱システムを構成できます。ストレートコイルヒーターはパイプ径やカスタマイズに応じてパイプ下部へ取り付けるか、パイプに沿ってスパイラルに巻くことができます。スパイラル巻きにした場合、初回加熱後に新たな曲げを許容しない点にご注意ください。IHPは設置や予防保守の支援も行います。

関連製品

• シリコーンコイルヒーター 200°C
• デジタル加熱テープ 250°C
• デジタル加熱テープ 450°C
• コイルヒーター 750°C
• ノズルヒーター（巻き）750°C
• 鉱物絶縁ヒーティングケーブル 1000°C

技術仕様
材質：TIG溶接を施したステンレス AISI321
加熱線：NiCr80/20
絶縁：コンパクト MgO
PTFE被覆ニッケルリード長さ：1000 mm
リード保護：PFAリード、ステンレス編組ケーブル、亜鉛メッキ金属ホース
漏れ電流（冷間）：< 0,5 mA
許容出力：+5% -10%
抵抗許容差：+10% -5%
耐電圧：1000 V
絶縁（冷間 1000Vcc）：> 10 MΩ
電圧：230V
加熱要素外被の最大温度：750°C
ケーブル最大温度：260°C
最小曲げ半径（内側）：10 mm
接続出口：軸方向、放射状、接線方向
標準モデル：熱電対付/無 Fe/CuNi（J型）
その他寸法は要問い合わせ
一部製品は効率的な梱包および安全な輸送のために元の形状から一時的に変更される場合があります。これらの調整は、受領時に容易に元に戻せるよう設計されています。

使用可能プロファイル
○ 丸形プロファイル - 1,8 / 2,5 / 3 / 3,5 / 4 / 4,5 / 5 / 5,5 / 6 / 6,5 / 7 / 7,5 / 8 / 8,5
☐ 角形プロファイル - 1,8 x 1,8 / 3 x 3 (-0,0 +0,15) / 3,5 x 3,5 / 4,5 x 4,5 / 5 x 7 / 6 x 6 / 7,5 x 7,5 / 8 x 8
▭ 長方形プロファイル - 2,2 x 4,2 (-0,0 +0,15) / 5,5 x 12 (-0,15 +0,10) / 6 x 16 (-0,15 +0,10)

標準範囲（表の抜粋）
サイズ(mm) - 全長 (mm) 冷間長90mm含む - 出力 (W) @ 230V
○ 3 - 400 - 180
- 550 - 250
- 650 - 315
- 800 - 400
- 950 - 500
- 1150 - 630
- 1500 - 800
- 2000 - 1250
- 2500 - 1350
○ 4 - 400 - 200
- 550 - 315
- 750 - 400
- 950 - 500
- 1150 - 630
- 1350 - 750
- 1650 - 1000
- 2000 - 1250
- 2500 - 1500
☐ 3 x 3 - 200 - 175
- 240 - 175
- 300 - 225
- 350 - 250
- 390 - 215
- 400 - 300
- 450 - 350
- 500 - 400
- 540 - 325
- 600 - 500
- 650 - 400
- 700 - 500
- 740 - 470
- 800 - 600
- 900 - 700
- 940 - 610
- 1000 - 800
- 1140 - 630
- 1200 - 900
- 1500 - 750
- 1800 - 1100
- 2000 - 1400
- 2500 - 1500
☐ 6 x 6 - 210 - 200
- 250 - 250
- 300 - 300
- 400 - 400
- 500 - 500
- 600 - 600
- 700 - 650
- 800 - 750
- 900 - 850
- 1000 - 950
- 1250 - 1100
- 1500 - 1250
- 1750 - 1600
- 2000 - 1750
- 2500 - 1850
- 3000 - 2000
- 3500 - 2500
- 3750 - 3500
▭ 2,2 x 4,2 - 200 - 175
- 250 - 190
- 330 - 200
- 380 - 225
- 430 - 250
- 480 - 300
- 560 - 350
- 630 - 400
- 700 - 450
- 750 - 550
- 860 - 625
- 950 - 675
- 1000 - 700
- 1200 - 800
- 1400 - 950
- 1600 - 1100
- 1800 - 1200
- 2000 - 1300
- 2250 - 1400
- 2500 - 1500
▭ 5 x 7 - 210 - 200
- 250 - 250
- 300 - 300
- 400 - 400
- 500 - 500
- 600 - 600
- 700 - 650
- 800 - 750
- 900 - 850
- 1000 - 950
- 1250 - 1100
- 1500 - 1250
- 1750 - 1600
- 2000 - 1750
- 2500 - 1850
- 3000 - 2000
- 3500 - 2500
