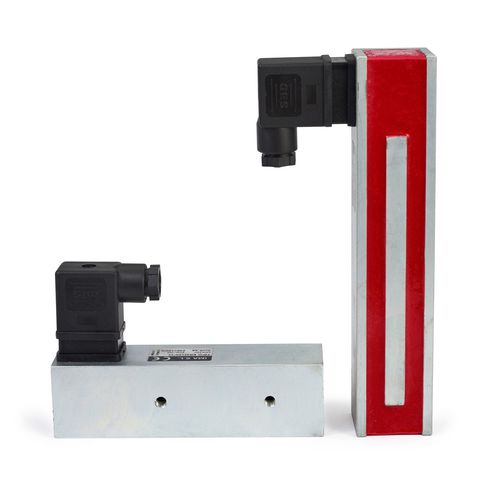

保持型ソレノイド IMAREC

パワー

このタイプの電磁石は鉄系合金で作られており、24V DCで作動します。ご要望により、交流用も製造可能です。その動作は非常に簡単で、電流が流れると電磁石の鋼鉄製ボディに磁場が集中し、以下に示す磁気強度にしたがって磁石に余分な強度を与えます。 特徴 保護等級保護等級：IP65 絶縁クラスB (130) 定格電圧: 24V DC デューティサイクル係数ED 100 その他の電圧、ED、サイズもあります。ご相談ください 強磁性体の吸着・保持は、磁石に通電することで行われます。電源が切れると、部品は解放されます。吊り下げ荷を扱う場合は、安全基準に従わなければなりません。 IMAREC150 / 60からIMAREC500 / 60のサイズのみ、交流に接続します。 電気的接続は、電磁石の端にあるコネクターで行います(1)。コネクタは、IMAREC サイズ 100/35 ～ 600/35 では 2 方向（2 x 180）、IMAREC サイズ 150/60 ～ 500/60 では 4 方向（4x90）です。 下面には固定用のネジ穴（M-6 / M-8）があります。 以下の表は、以下の条件で測定したエアギャップ（δL）の関数としての保持力（Hf）の値です。 直流電源（DC）. AºSt37の平板（粗さ3μ），厚さは表に示すとおりで，寸法は吸着面より小さい。 環境温度：35 ° Cの。 コイルは、その動作温度で安定化。 他の条件については、磁気力（Fm）が減少することがあります。
