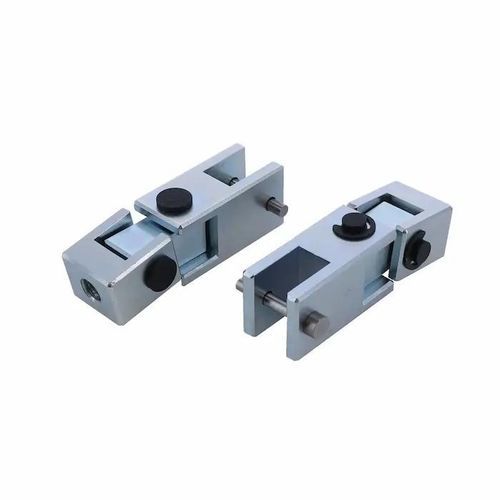

アドヒアランステストフィクスチャ TATJ-5000N

伸長粘着式表面接着力用

製品詳細
ジグTATJ-5000Nは、最大荷重5000Nの引張接着強度を測定するために設計されています。JIS規格の該当部分に準拠したテストを可能にします。

• フリージョイント
• ハイフォース

特徴

• 最大5000Nまでの引張接着強度測定用
• JIS規格の該当部分に準拠
• センタリング機構により、均一で垂直な荷重適用が可能で、測定精度を向上

関連する工業規格
JIS K 6849 [1994] 接着結合の引張強度試験方法（該当部分のみ）
製品構成例

• 構成1 (1T2006A): TATJ-5000Nを使用した引張接着強度試験用。接着剤の引張接着強度を測定可能。JIS規格の該当部分に準拠。最大5000Nまでの試験用。
• 構成2 (1T2006B): TATJ-5000Nを使用した引張接着強度試験用。接着剤の引張接着強度を測定可能。JIS規格の該当部分に準拠。最大1000Nまでの試験用。

例示構成で使用される製品

• デジタルフォースゲージ: ZTS-5000N (1台)
• モーター駆動試験スタンド: MX2-5000N (1台)
• オプションアタッチメント: TATJ-5000N (1台)
• オプションケーブル: CB-528 (1本)

• デジタルフォースゲージ: ZTS-1000N (1台)
• モーター駆動試験スタンド: MX2-1000N (1台)
• オプションアタッチメント: TATJ-5000N (1台)
• オプションアタッチメント: CA-F6T10 (1台)
• オプションケーブル: CB-528 (1本)

注意事項
各試験には試験片が必要です。詳細についてはTATJ-5000Nの仕様書を参照してください。接着剤によって荷重値が増加する可能性があるため、過負荷に注意してください。各製品の仕様を参照して詳細を確認してください。製品構成はサンプルの形状や特性、測定条件によって異なります。測定機器の推奨容量は、予想される負荷に応じて異なります。
特性 / 技術仕様

• 製品名: TATJ-5000N
• タイプ: 引張接着試験治具
• 最大荷重: 5000N
• 規格準拠: JIS K 6849（該当部分のみ）
• 均一で垂直な荷重適用のためのセンタリング機構
• JIS標準測定に部分的に準拠
