計算ソフトウェア モジュール Yarn Tenacity Testing Module

可視化測定用キャプチャ / データ分析

概要
本モジュールは Force Recorder Next Series 用のダウンロード型プラグインで、糸の引張試験で得られた荷重値をサンプル糸の繊度（tex）に基づき糸の強度（テナシティ）へ換算・表示し、グラフ軸の切替による柔軟な解析を可能にします。

主な機能

• 試験で測定した荷重値を自動的に糸の強度（テナシティ）へ換算・表示し、引張強度の評価を支援します。試料の初期長さからの変位を用いて伸び（および伸び率）も算出・表示します。
• テナシティの単位選択：N/tex、cN/tex、N/dtex、cN/dtex。伸びの単位選択：⊿（無次元）、⊿%（パーセンテージ）。

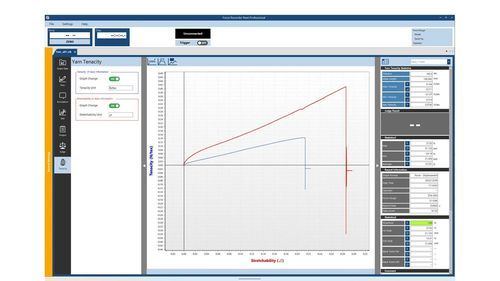

• グラフ軸の切替：糸の強度 ⇔ 荷重（Y軸）、伸び ⇔ 変位（X軸）を切替えて表示可能。
• 専用レポートテンプレートまたはCSV形式で糸の強度データを出力可能。

利用条件／注意事項

• 本機能は糸・繊維評価に関連する規格（例：JIS L1095等）に一部準拠しています。
• 本プラグインの利用には IMADA Download Card Basic の購入・有効化が必要です。

技術仕様

• 製品種別：ソフトウェアプラグイン（ダウンロード製品）、Force Recorder Next Series 用。
• 主な機能：糸の引張試験で得られた荷重値をサンプルの繊度（tex）に基づきテナシティへ変換・表示。
• グラフ機能：軸切替（テナシティ vs 荷重、伸び vs 変位）。
• 対応テナシティ単位：N/tex、cN/tex、N/dtex、cN/dtex。
• 対応伸び単位：⊿（無次元）、⊿%。
• データ出力：専用レポートテンプレートおよびCSV形式。
• 規格準拠：JIS L1095 等への一部準拠。
• 必要条件：IMADA Download Card Basic が必要。

対応 / 動作環境

• Force Recorder Next Series 対応。対応するファームウェア／ソフトウェアのバージョンや有効化については販売元へお問い合わせください。
