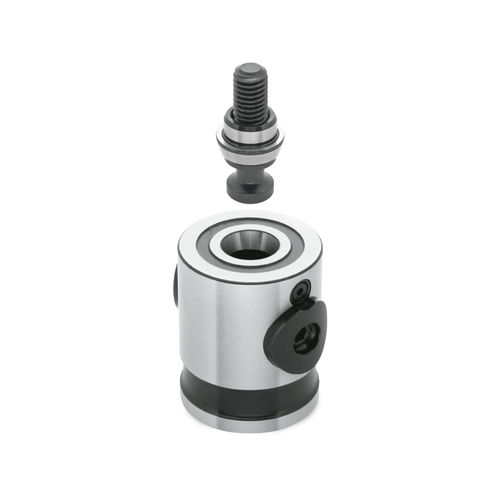

CLAMPING MODULES(シングル
モジュラープルクランピングシステムは、CNCマシニングセンターにおいて、0.005mmの位置決め再現性で固定具を素早く変更できるシステムです。
迅速な位置決めとクランプにより、位置決め、センタリング、ネジ止めなどの作業が不要となり、固定具のセットアップ時間を短縮できます。
この機械的なゼロ点クランプシステムは、取り付け位置を変更することで、異なるサイズのフィクスチャープレートを保持します。
-特徴
-支柱型のプルクランプ
フィクスチャープレートの底面に取り付けられたクランピングスクリューを引き下げることができます。
-優れた繰り返し精度
0.2面接触による005mmの繰り返し精度
外付け治具のセットアップにより、機械のダウンタイムを排除。
-クイック&イージークランプ
1回の操作で位置決めとクランプが可能
3回回すだけ
-フレキシブルな位置決め
モジュールの取り付け位置を変えることで、様々なサイズのフィクスチャーに柔軟に対応します。
-技術情報
クランプ力(kN):5kN、8kN、15kN、25kN
許容ねじトルク(Nm): 4Nm, 8Nm, 22Nm, 50Nm
-素材・材質
本体:SCM440鋼、高周波焼入れ、黒染め、精密研磨仕上げ
クランピングナット:SCM440鋼、焼入れ・焼き戻し、黒染仕上げ
ロッキングスクリューSCM435鋼、焼入れ・焼戻し、黒皮処理
-データシート
https://www.imao.co.jp/files/on-cat/pdf/en/cp152-e.pdf
---
