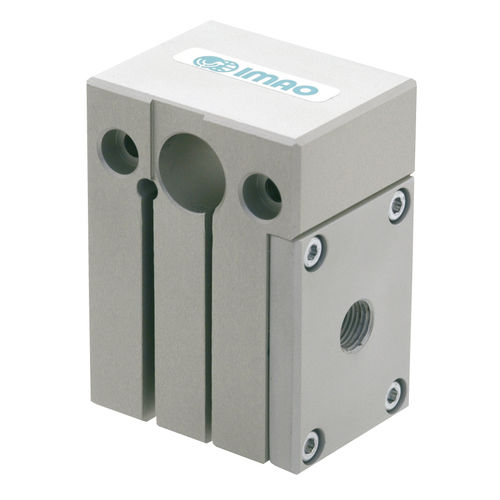

空気圧式締め付けシステム QSCA

スピンドル軸コンパクト

空圧式シャフトロックシステム。 スプリングでクランプし、エアでアンクランプします。 直径10, 12, 14, 15, 16, 20mmのシャフトに対応しています。 空気圧による作動。 0.5～0.7MPa バネ圧によるクランピング エア圧によるアンクランプ エアを供給すると、スプリングが圧縮され、シャフトのロックが解除されます。 また、エアを抜くことでスプリングが働き、シャフトをロックすることができます。 -特徴1.複数同時クランプが可能 複数台設置されたクイックシャフトロッククランプにエア配管を接続することで、一度にクランプ/アンクランプが可能です。 クランプ/アンクランプの回数が多い機械や、マルチクランプに最適です。 -特長2．遠隔操作が可能 エアを供給することで、遠隔操作や手の届かない場所への設置が可能です。 また、機械の裏側など見えないところにも設置でき、機械の外観を保つことができます。 -特長3.ポジティブクランプ スプリング圧によるクランピングとエア圧によるアンクランピングの機構により、シャフトロック力の低下を防ぎます。 クランプの自動化により、誰がやっても均一なクランプができるようになりました。 -特長4.省スペース 本体サイズ以上の設置スペースが必要ありません（ハンドル操作スペースが不要）。 ボディ/カバープレート。A5052アルミニウム合金、サンドブラスト仕上げ、アルマイト処理、ナチュラル O-リング：ニトリルゴム
