... 製品詳細
長方形ねじ込みインサートは、調整可能な足、傾斜グライド、キャスターと一緒に使用するのに最適です。金属製オプションまたは金属ナットを備えたプラスチックインサートが利用可能です。
- ねじ込みインサートとグライドはさまざまなオプションで提供されます。インサートはパイプやチューブの端の空洞に配置され、清潔で整然とした仕上がりを提供します。
- 表面を保護し、汚れや他の汚染物質の侵入を防ぎます。
- 標準または重荷重の用途に適しています。
材料
HDPE、スチール、PA、アルミニウム、PE-HD
色
ブラック、グレー、ナチュラル
シリーズコード
SR1570、SR1571、SR1567
技術仕様 ...
... 製品詳細
ねじ込み式チューブインサートは、ボックスセクションねじ込みインサートまたはねじ込みフィッティングとも呼ばれます。これらの四角ねじ込み式チューブインサートは、調整可能な足などの外部ハードウェアを四角いチューブ、パイプ、またはボックスセクションと組み合わせて使用することを可能にします。
当社の広範な四角ねじ込み式チューブインサートの範囲には、ナイロン6、高密度ポリエチレン（HDPE）、高衝撃ポリスチレン（HIPS）、鋳造アルミニウム合金、鋼などの多くの材料が含まれています。高負荷容量を提供する重作業用途に適したオプションと、標準作業用途に適したオプションがあります。
- 金属ねじはスムーズな繰り返し調整を提供
- 水平オプションあり
- 安全なねじ込みのためのねじ付き
- 調整可能な足、傾斜グライド、機械の足、キャスター、その他のハードウェアと一緒に使用可能...
利用可能なバリエーション（例）
- ねじサイズ:
... プラスチック用ねじ切りインサート プラスチック用ねじインサートは、再利用可能なねじ山を提供し、ボルト接合部の完全性をアプリケーションの寿命まで維持します。インサートは一般的にねじの直径の2倍であるため、せん断面が4倍になり、金属製のねじ山インサートを使用しない場合に比べて、プラスチック製ボルト接合部の耐荷重性が大幅に向上します。プラスチック用ねじ山インサートはまた、ねじをプラスチックに直接取り付けた場合に発生するねじ山の剥離を起こすことなく、適切な取り付けトルクをねじに加えることを可能にします。さらに、インサートの金属製のネジ山は、緩みを防止し、耐久性のあるしっかりとねじ込まれた接続を維持するために、ネジ山の全体の負荷経路のための永続的なクリープ抵抗を提供します。 インサートの取り付けに適したプラスチックには、主に熱硬化性プラスチックと熱可塑性プラスチックの2種類があります。熱硬化性プラスチックは、一度形成されると不可逆的な化学変化を起こし、熱と圧力を使用して改質することはできません。これらのプラスチックは堅く、耐熱性である。熱硬化性プラスチックの例としては、ベークライト、エポキシ樹脂、尿素樹脂、ポリエステル樹脂などがあります。この種のプラスチックは改質できないため、熱・超音波インサートは熱硬化性プラスチックには適さない。熱硬化性プラスチックには、モールドイン、プレスイン、またはセルフタッピングインサートを使用する必要があります。 熱可塑性プラスチックは、常温では硬く固形であり、高温になると軟化して溶ける。一般的な熱可塑性プラスチックには、ABS、ポリアミド（ナイロン6-6など）、PVC、ポリカーボネート（PC）などがあります。このカテゴリーのプラスチックには、プレスイン、セルフタッピング、ヒート/超音波、モールドインインサートが適しています。 ...
SPIROL
... ヒート/超音波インサートは、熱可塑性プラスチックの金型後の取り付け用に設計されています。熱と超音波による取り付けにより、優れた性能を発揮します。SPIROLは、各ネジサイズの長短バージョンで利用可能なヒート/超音波インサートのいくつかの異なるシリーズを提供しています。長尺はトルクと引き抜き抵抗を最大化し、短尺は低コストで取り付け時間を短縮し、それほど厳しくない要件に適しています。 ヘッド付きとヘッドなしのスタイルがあります。 頭部は、ジャックアウトを防止する相手部品にベアリング面を提供します（逆に使用する場合は、プルスルーを防止することができます）。 ...
SPIROL
... ヒート/超音波インサートは、熱可塑性プラスチックの金型後の取り付け用に設計されています。熱と超音波による取り付けにより、優れた性能を発揮します。SPIROLは、各ネジサイズの長短バージョンで利用可能なヒート/超音波インサートのいくつかの異なるシリーズを提供しています。長尺はトルクと引き抜き抵抗を最大化し、短尺は低コストで取り付け時間を短縮し、それほど厳しくない要件に適しています。 ヘッド付きとヘッドなしのスタイルがあります。 頭部は、ジャックアウトを防止する相手部品にベアリング面を提供します（逆に使用する場合は、プルスルーを防止することができます）。 ...
SPIROL

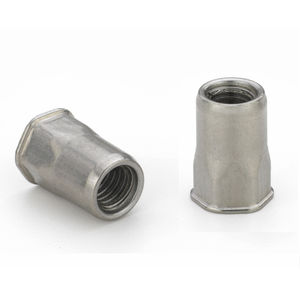

... 荷重コントロール型ブラインドリベット RIVKLE®ブラインドナットとスタッドは、確実に薄板部品を接合します。 RIVKLE®は、切削ねじが不適切な薄い板に耐荷重の高いナットとボルトのスレッドを作り出します。 メソッド / 動作原理 RIVKLE®ブラインドナットとスタッドは、中空部に組み付けができます。 成形品を使用した軽量設計のための完璧な固定ソリューションです。 アプリケーション RIVKLE®ブラインドナットとスタッドは非常に多用途です。例えば、自動車部品、プラスチック製品、医療機器およびエレクトロニクスにおいて使用されています。 製品の利点 - ...
Böllhoff Verbindungstechnik GmbH

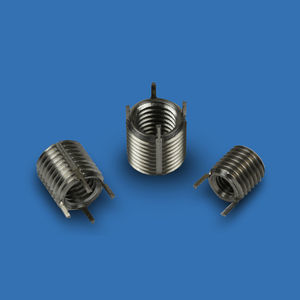

... 金属のスレッド強化 KOBSERT®スレッドインサートは、アルミキャストなど剪断強度の低い金属材料に耐振動性およびねじり耐性のナットスレッドを形成するために設計されています。 KOBSERT®は、アルミニウム、アルミニウム合金またはマグネシウム合金のような剪断強度の低い金属材料に、高弾力性、耐振動性、ねじり耐性を確保するための理想的なソリューションです。 メソッド / 動作原理 KOBSERT®テクノロジーはスレッドの補強や破損したスレッドの修復に適用されます。追加の固定ピンやワッシャー、化学的接着または密封材料なしで、機械的にしっかりと固定されます。 シールリング付きのバージョンは、気密性を保持します。 アプリケーション 自動車産業では、KOBSERT®スレッドインサートは、例えばエンジンマウントパーツ、ギヤコネクション、オイルドレンプラグ、トーイングアイに取り付けられています。 ...
Böllhoff Verbindungstechnik GmbH
... プラスチックへの組み付け AMTEC®は「After Molding TEChnology」の略で、成形後のプラスチック製の部品へのスレッドインサートのインストールを指します。 現在、軽量化の流れで、プラスチックは必須で、より多くの分野で利用されています。優れた機械的特性、軽量、製造コスト削減のために、プラスチック使用は、あらゆる産業の基本になっており、AMTEC®スレッドインサートにより、高強度金属がプラスチックと組み合わせて得られる相乗効果を発揮することが可能になります。 メソッド ...
Böllhoff Verbindungstechnik GmbH

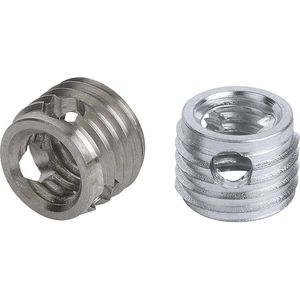

... 材料: 鋼鉄か 1.4305 ステンレス鋼版: 堅くなる鋼鉄場合電気亜鉛めっきされる。 ステンレス鋼 bright.Note: アルミニウムおよびアルミ合金、黄銅、青銅、鋳鉄、duro および熱可塑性のような低いせん断の強さの材料の高力、摩耗なしの、振動抵抗力があるねじ関係を作るためのセルフ・タッピング糸の挿入物。 このねじ切りインサートは、底面がテーパー状になっており、3つの切削孔があります。このインサートは、受座の穴の中で独自のネジを切ります。これにより、被削材への確実な固定が保証されます。 ISO ...
HEINRICH KIPP WERK GmbH & Co. KG
... 製品概要 押出プレスは、非鉄金属（黄銅、銅‑ニッケル、アルミニウム青銅）やステンレス鋼を、加熱されたブランクを金型に押し通すことで棒材、線材、管材に成形します。押出金型は非常に高い機械的圧力と摩擦熱にさらされます。モリブデンに微量のハフニウム炭化物（MHC）を添加することで、金型インサートの寿命を延ばせます。
利点
- 優れた寸法安定性
- エッジのある押出形状での亀裂発生の低減
- 高温での高い安定性
- 良好な高温硬度および高温靭性
- 低い熱膨張
- 高い熱伝導率
MHCの特性 ...
... インサート ネジインサートやスペーサーブッシュなどのインサートは、航空機の客室トリムなどの軽量構造に使用されます。幅広い用途に対応する革新的なソリューションにより、SFSはこの分野におけるリーディング・プロバイダーの地位を確立しています。 実証された品質 SFSは20年以上にわたり、航空宇宙用途に革新的なインサートを提供しています。 豊富な選択肢 SFSの標準品だけでも、1,000種類以上のバリエーションがあり、様々な材料や設計をご用意しています。 革新的なソリューション 最高の安全性と大幅な軽量化は、100％REACH準拠の金属インレイ付きプラスチック製ハイブリッドインサートなどの革新的な製品によって実現されています。 最適化された製造工程 最適化された製造工程により、短納期を実現します。 ...

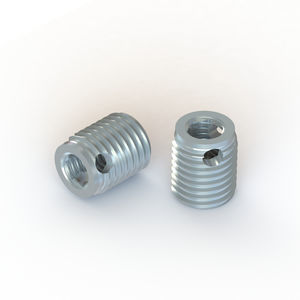

... セルフタッピングブッシュ ファミリー セルフタッピングネジインサート 製品タイプ セルフスレッドブシュ 使用材料 炭素繊維, 鋳鉄, 複合材料, 銅, 軽合金, 樹脂, 熱可塑性プラスチック, 熱硬化性プラスチック 製品材料 オーステナイト系ステンレス鋼, 真鍮, フェライト系ステンレス鋼, スチール アセンブリ セルフスレッド コーティング 自然状態、白亜鉛メッキ 商品名 エンサット ENSAT®セルフタッピングインサート ENSAT®は、セルフタッピング用メタルインサートで、内ねじと外ねじ、溝または穴があり、タッピング効果を発揮します。ENSAT®ブシュは、抵抗の低い材料（合金、プラスチック、鋳物など）に取り付けられ、耐摩耗性の高いねじ座を必要とします。また、摩耗したネジ山の再タッピングにも使用できます。 プラスチックのあらゆる加工・処理に使用できる。大きな切削面を持つため、引っかかりに強い。完成品に挿入できるため、マシニングセンタの加工効率が向上し、位置決め誤差やネジ山に付着した材料がなくなります。標準公差の鋳造穴または工具があれば、ENSAT®ブッシュを取り付けることができます。素早く簡単に装着できるため、費用対効果が非常に高いシステムです。 ...
Specialinsert s.r.l.
長さ: 6 mm - 15 mm
... セルフタッピングブッシュ ファミリー セルフタッピングネジインサート 製品タイプ セルフネジブシュ 使用材料 炭素繊維, 鋳鉄, 複合材料, 銅, 軽合金, 樹脂, 熱可塑性プラスチック, 熱硬化性プラスチック 製品材料 オーステナイト系ステンレス鋼, 真鍮, フェライト系ステンレス鋼, スチール アセンブリ セルフスレッド コーティング 自然状態、白亜鉛メッキ 商品名 エンサット ENSAT®セルフタッピングインサート ENSAT®は、セルフタッピング用メタルインサートで、内ねじと外ねじ、溝または穴があり、タッピング効果を発揮します。ENSAT®ブシュは、抵抗の低い材料（合金、プラスチック、鋳物など）に取り付けられ、耐摩耗性の高いねじ座を必要とします。また、摩耗したネジ山の再タッピングにも使用できます。 プラスチックのあらゆる加工・処理に使用できる。大きな切削面を持つため、耐牽引性に優れている。完成品に挿入できるため、マシニングセンタの加工効率が向上し、位置決め誤差やネジ山に堆積する材料がなくなります。標準公差の鋳造穴または工具があれば、ENSAT®ブッシュを取り付けることができます。素早く簡単に装着できるため、費用対効果が非常に高いシステムです。 ...
Specialinsert s.r.l.
長さ: 11 mm - 19.5 mm
... ヘッド付きセルフタッピングブッシュ ファミリー セルフタッピングネジブシュ 製品タイプ セルフネジブシュ 使用材料 黄銅, 鋳鉄, 複合材料, 軽合金, 樹脂, 熱可塑性プラスチック, 熱硬化性プラスチック 製品材料 真鍮, スチール アセンブリ セルフスレッド コーティング 自然状態、白亜鉛メッキ 商品名 エンサット ENSAT®セルフタッピングインサート ENSAT®は、セルフタッピング用メタルインサートで、内ねじと外ねじ、溝または穴があり、タッピング効果を発揮します。ENSAT®ブシュは、抵抗の低い材料（合金、プラスチック、鋳物など）に取り付けられ、耐摩耗性の高いねじ座を必要とします。また、摩耗したネジ山の再タッピングにも使用できます。 プラスチックのあらゆる加工・処理に使用できる。大きな切削面を持つため、引っかかりに強い。完成品に挿入できるため、マシニングセンタの加工効率が向上し、位置決め誤差やネジ山に堆積する材料がなくなります。標準公差の鋳造穴または工具があれば、ENSAT®ブッシュを取り付けることができます。素早く簡単に装着できるため、費用対効果が非常に高いシステムです。 ...
Specialinsert s.r.l.
... カムカバー、オイルパンなど自動車用樹脂部品のスクリューブッシュシステム 炭素鋼、ステンレス鋼、真鍮、アルミニウム Zn、ZnNi、ジオメット ...

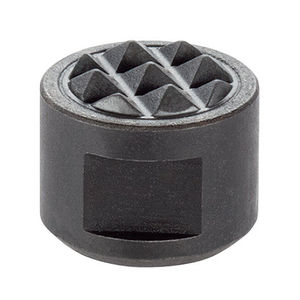

... 本品はクランプアームやグリッパーなどに取り付けるか、直接治具に組み込んで使います。 鋳物や鍛造品などに対しても高い保持力を発揮します。 材質 インサート 硬質合金、セレーション付 硬質合金、ポイント付 本体 熱処理鋼、熱処理、リン酸塩処理 組立 取付けには嵌合穴を用意し、キャップねじで固定します。 ...
... 本品はクランプアームやグリッパーなどに取り付けるか、直接治具に組み込んで使います。 前面組み付けのタイプは、後面からの組み付けが不可能な仕様に適しています 材質 インサート 硬質合金、セレーション付 本体 熱処理鋼、熱処理、リン酸塩処理 組立 組み付けには嵌合孔を使い、インサートをキャップスクリューで前側から固定します ...
... 本品はクランプアームやグリッパーなどに取り付けるか、直接治具に組み込んで使います。 前面組み付けのタイプは、後面からの組み付けが不可能な仕様に適しています 材質 インサート 硬質合金、セレーション付 本体 熱処理鋼、熱処理、リン酸塩処理 組立 組み付けには嵌合孔を使い、インサートをキャップスクリューで前側から固定します。 ...
... 概要
ドロップインナットをTスロットに片手で挿入するための組立工具。新機能：内蔵マグネット。
製品特長
- ドロップインナットをTスロットに片手で挿入可能
- 内蔵マグネット
- 40 mmシリーズの締結システムに適合するコンパクトなハンドツール
製品情報
- 製品名：Inserter
- 型番 / 商品コード：TIN 9990
- ブランド：Robotunits
画像（キャプション）
- メイン画像：Inserter（製品写真）
- Tスロット内のドロップインナット
- ドロップインナットをTスロットにねじ込む様子
ダウンロード
- Catalog17_Extrusion
... 治具やクランプジョーに組み込むことができ、鋳造品やワークピースに高い保持力を提供します。 SKH51スチール 焼き入れ焼戻し ブラック酸化仕上げ HRC62への熱処理 ...
Imao Corporation/イマオコーポレーション
... 治具やクランプジョーに組み込むことができ、鋳造品やワークピースに高い保持力を提供します。 SKH51スチール 焼き入れ焼戻し ブラック酸化仕上げ HRC62への熱処理 ...
Imao Corporation/イマオコーポレーション
... 鋼（SCM440） 焼入れ・焼戻し 黒色酸化物仕上げ Rc32 炭化物への 熱処理 Rc72への熱処理 ...
Imao Corporation/イマオコーポレーション
... FTC-Rivsert 鋼 h.12,0 gr1,0-3,0 DH M10/030 T16 スチール製 オープンシリンダーシャンク。 ドーム型ヘッド。 ...
... ITCA4-Rivsert ステンレス鋼 A4 h.7,0 gr0,5-3,0 D M5/030 A4ステンレス鋼。オープンシリンダーシャンク。ドーム型ヘッド。 ...
... 当社のヘビーデューティねじ込みインサート（ヘビーデューティねじ込みインサート）には、中央を通るねじ切り領域を備えた多数のオプションが含まれており、チューブおよびボックスセクションで使用するための高負荷ソリューションを提供します。 主にラウンド/スクエアフィッティングタイプで提供され、これらは定期的に大量の重量にさらされるあらゆる種類のヘビーデューティ用途に推奨されます。したがって、M20までのスレッドサイズで入手可能です。 大型機械の足と完璧にペアリングすることで、ハンマーやマレットでまっすぐに打つことができ、産業用オブジェクトや機器に長期的なフィッティングを提供します。 ...
... - 耐摩耗性工具鋼製の交換可能なチップにより、最高の柔軟性を実現。 - 様々なチップのアソート。 物理的特性 - 本体は焼き入れと研磨 - インサートは貫通焼き入れと研削 適用範囲 - 旋盤や研削盤でのカウンタークランプ用。 - 特に、異なるチップを使用した様々なワークの個別生産に。 利点 - 交換可能なチップによる幅広い用途 - 交換可能なチップの迅速な交換 ...
内径: 7.94 mm - 19.05 mm
外径: 10 mm - 25 mm
長さ: 6.83 mm - 8.83 mm
... 製品説明
ダイヤ目加工された超硬グリッパーパッドを熱処理された合金鋼製ボディにろう付けしています。背面取り付け用の盲孔タップ加工、締付けネジ用に外径にフラットを設けており、安全な取り付けと繰り返し可能な位置決めを実現します。
部品オプション
- MCT-100 — ねじ: M5x0.80; D: 10 mm; D1: 5/16; L: 6.83; L1: .80; H: 10 mm; H1: 4.75 mm; H2: 4.5 mm;
Fixtureworks
長さ: 0.65 in
... 概要
高摩耗・高荷重用途向けに設計されたソリッドカーバイド製グリッパーインサート。刻み付きの保持面により確実な保持が可能です。歯形パターンはFine、4-Point、Straight、Angularを用意。15°の角度で、Woodworth、Maxi-Grip、Ultra-Gripのロッカースタイルチャックに適合します。通し穴タップ仕様でインチ・メトリックのねじ径を選択可能です。
製品タイプ
- ID 100881 — 型番 FSC-127-10
Fixtureworks
長さ: 9.53 mm - 12.7 mm
... 製品概要
HSEシリーズのエッジグリッパー。材料はM-2高速度工具鋼、硬さはRc 60/62、仕上げはブラックオキサイド。四角エッジ形状で片面にのみ serration（歯形）があり、歯形はコード（EF、SF、Fine）で識別されます。前面取付用に座ぐり穴があり、ソケットヘッドキャップスクリュー（SHCS）または低頭キャップスクリュー（LHCS）で固定可能です。寸法はインチ表記で既存の治具へ容易に組み込めます。
利用可能なバリエーション
- 101317
Fixtureworks
長さ: 140 mm
... GEDORE製の1/2"ドライブ内六角（六角穴付き）用ドライバーソケットビット。素材はマットクロームめっきのクロムバナジウム鋼製です。ビットはマンガンリン酸塩処理された先端、四角形ドライブ、およびボール保持溝を備え、確実な作業を可能にします。
主な特長
- 内六角（六角穴付き）ねじに適合。
- 材質：クロムバナジウム鋼（材質記号：31CrV3）。
- 仕上げ：マットクロームメッキ。
- 先端：マンガンリン酸塩処理（先端の耐摩耗性および防錆性向上）。
- ドライブ：四角ドライブ（DIN
GEDORE Tool Center KG
... ラックやエンクロージャへの薄型パネルの取付をシンプル化するサウスコのDM 「モノサート」および「デュオサート」挿入部品（インサート）。正面取付の手軽さで、しっかり接続します。互換性があり、ケージナットよりも低コスト。現場で調整できるため柔軟性に優れており、サーバーラックに最適です。 特徴と利点 ケージナットに比べて使いやすく低コストで、簡単に取り付けられる挿入部品（インサート）。特殊な工具を用いずにラックやパネルの正面から取付。互換性があり、簡単に現場でコンポーネントを付け替えできます。 取付：モノサート、デュオサートともにラック標準9.5mm角穴取付 正面取付：内側の作業スペース確保が難しい中空フレームや構造体の多いラックでも便利にアクセス可能 コンポーネント設置方法：取付済のインサートにM6小ねじで設置 取付済のインサートはラック（またはパネル）に据置、コンポーネントのみ脱着可能 インサートは繰返（取外・再取付）使用可能 モノサート：軽〜中負荷向け、ばね鋼リセプタクルおよび焼入鋼ねじ デュオサート：薄型パネル用途で優れた締付力を発揮 モノサート、デュオサートともに優れた耐衝撃・耐振動性（締付後） オプション サイズ：他の規格寸法用サイズ各種 モノサート、デュオサートともにカスタム設計対応可能 ...
... ネジ穴は、プラスチック部品に挿入して、ネジ止めの強度を高めるために使用される。多くのスレッドインサートは、挿入されたネジを固定するための安全な基盤を作成し、より長いスレッドの寿命を可能にする真鍮から製造されていますが、彼らは様々な材料を使用して製造することができます。これらの部品は、熱可塑性プラスチックや熱硬化性プラスチックの組立品によく見られ、ファスナーを接続するために必要な補強を追加しています。 MW OnDemandでは、純正および標準のねじインサートのCADファイルをダウンロードすることができます。 MW ...

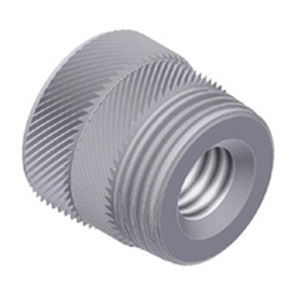

... TSSホットメルトナット 製品名.ホットメルトナット モデル.TSS設計の特徴。1 :ホットメルトナットのこのタイプは、張力とトルクを持ち上げるために逆ローレットベルトのために設計されています。 2：ホットメルトや超音波による8度テーパー穴に埋設 3：熱可塑性（PPS、ABS、PPなど）のために適した精密部品メーカー&アンプ;ファスナースキームのプロバイダは、お問い合わせを歓迎しています。 ...
Shenzhen In-saiL Precision Parts Co.,Ltd

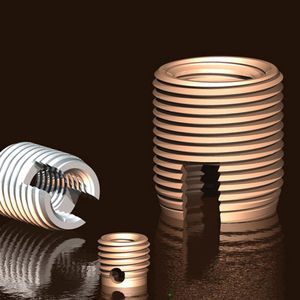

... セルフタッピングインサートの全製品は、カタログNo.8に掲載されています。 FIXIのセルフタッピングインサートは、切削溝または切削穴が設けられた内・外ねじ式の金属製ブシュです。 硬質材料（鉄鋼、ステンレス鋼）と軟質材料（軽合金、プラスチック、鋳鉄、木材、木製品）の両方に使用でき、高性能な機械的固定を提供します。 タップを必要としないため取り付けが簡単で、自動車産業（エンジン、トランスミッション、車体、内装部品）、家電製品、医療機器、鉄道、船舶、航空宇宙産業、家具、複合製品など、多くの産業で使用されています。 FIXIのセルフタッピングインサートは、それぞれの用途に適した材質と形状が用意されています。 キーロック式の特殊インサートは、トルクや振動に対する耐性が重要視される用途に適しています。 特殊インサート ...
FIXI
... NOTES ISCTは、さまざまな熱可塑性樹脂や熱硬化性樹脂への取り付けに適したセルフタッピングインサートです。特に、ジャッキアウト時の負荷が大きい用途や、コアの強度が低い材料に適しています。ヘッド付きタイプもあります。 材料とその他のタイプ - 真鍮 - 炭素鋼 ...
INSERCO
